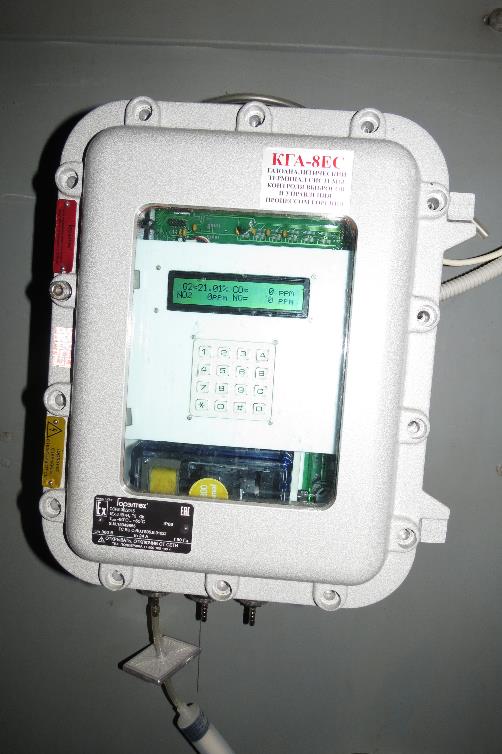

КГА-8ЕС - газоанализатор для котельных, тепловых станций, нагревательных печей металлургии, перекачивающих станций
КГА-8ЕС предназначен для постоянного автоматического экологического и технологического контроля теплоэнергетических установок. Непрерывно измеряет содержание оксида углерода СО, оксидов азота NOx и кислорода О2 в отходящих газах. По этим параметрам микропроцессор автоматически регулирует процесс горения. Измеренные данные передаются в компьютер или управляющий контроллер по стандартным интерфейсам. C 1996 года произведено 2000 систем.
По заказу - дополнительно измерение СH4 перед поджигом и постоянное в остановленном котле, что практически гарантирует отсутствие вспышки или взрыва скопившегося в пазухах метана!
Технические характеристики:
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
| абсолютной | относительной, % | |||
| Кислород (О2) | От 0 до 21 % | От 0 до 5 % | ± 0,2 % об.д. | - |
| Св. 5 до 21 % | ±(0,1375+0,0125×Свх) % об.д. | - | ||
|
Оксид углерода (CO) |
От 0 до 20 млн-1* | От 0 до 20 млн-1 | ± 3 млн-1 | - |
| От 0 до 2000 млн-1 | От 0 до 200 млн-1 | ± 20 млн-1 | - | |
| Св. 200 до 2000 млн-1 | - | ± 10 | ||
|
Оксид азота (NO) |
От 0 до 20 млн-1 | От 0 до 20 млн-1 | ± 3 млн-1 | - |
| От 0 до 1000 млн-1 | От 0 до 100 млн-1 | ± 10 млн-1 | - | |
| Св. 100 до 1000 млн-1 | - | ± 10 | ||
| Диоксид серы (SO2) | От 0 до 1000 млн-1 | От 0 до 100 млн-1 | ± 10 млн-1 | - |
| Св. 100 до 1000 млн-1 | - | ± 10 | ||
| Диоксид азота (NO2) | От 0 до 20 млн-1 | От 0 до 20 млн-1 | ± 3 млн-1 | - |
|
Диоксид углерода (CO2) |
От 0 до 5% | От 0 до 5% об. | ± 0,3 % об.д. | - |
| От 0 до 20% | От 0 до 5 % | ± 0,5 % об.д. | - | |
| Св. 5 до 20% | - | ± 10 | ||
| Метан (CH4) | От 0 до 10000 млн-1 | От 1000 до 10000 млн-1 | ± 1000 млн-1 | - |
| Вычисляемые параметры | Диапазон |
| Диоксид углерода СО2 ( если не требуется прямое измерение ) | 0 - 25% об. |
| Коэфф.избытка воздуха | 1.00 - 100 |
| Коэфф.полезного действия котла | 70 - 100% |
| Интерфейсы | Цифровая двухпроводная сеть RS485 ( расстояние до 1.5 км, программа под Windows входит в поставку ). По отдельному заказу передача данных с ведущего компьютера на указанный Вами адрес через Интернет. USB разъем для архивации измеренных данных без подключения к компьютеру в обычной флэшке 6 токовых выходов программируются с клавиатуры на 0 – 5, 0 – 20 , 4 – 20 mA |
| Вода,воздух | Не требуются * |
| Питание,потр.мощность | 220 В ,15 ВА |
| Габариты,масса |
550 х 500 х 215 мм , 12 кг |
* - вода в кол-ве 10 л/ч может потребоваться при работе на угле и сернистом мазуте.
Комплектующие – Analog Devices, Atmel, TRACO, Sche, Data Vision , ABB, Alphasense, АналитПриборХимавтоматика, Honeywell
99% тепловых установок уже оснащены газоанализаторами КГА-8С в ОАО "МОЭК" ( раньше "Мостеплоэнерго" ) и 75% в ОАО "Мосэнерго" .
Использование КГА-8С приводит к экономии топлива и уменьшению выбросов вредных веществ, уменьшению износа котельного оборудования . По статистике РНП “Теплоэнергоремонт” ( имеет на обслуживании 215 газоанализаторов КГА-8С ) , на котле - “стотоннике” ПТВМ-100 за сезон достигается экономия 852 тыс. куб. м метана. На Никифоровском сахарном заводе экономия газа на одном котле при ручной подстройке равна 24 тыс. куб. м / мес., или 72 тыс. руб. Данные, приведенные на конференции Control-2003, прошедшей в октябре 2003 г. в МЭИ, свидетельствуют, что даже на котле, снабженном АСУ и управляемом точно по режимной карте, после включения КГА-8С в обратную связь Вы сможете выжать еще 1 % экономии топлива.
КГА-8С установлены также на Нижневартовской ГРЭС, Белорусском металлургическом заводе, Калужских теплоцентралях, на Калининградской Северной ТЭЦ , Винницком хлебозаводе, Тюменской ТЭЦ-1, Гродненском "Азоте", Магнитогорском металлургическом комбинате, Смоленской ГРЭС, Смоленской ТЭЦ-1, Чебоксарской ТЭЦ-1, ГУП "ТЭК "Санкт-Петербург",алюминиевом"СУАЛе",( "УАЗ", "БАЗ" ) и многих других предприятиях.
Сертификат Ростехрегулирования РФ RU.C.31.0001.A № 17622.
Сертификат Cоответствия № РОСС RU.ME20.B03544.
Диплом за качество выставки “ВДНХ-Экспо” от 01.08.1999 г.
Сертификаты Республики Беларусь, Украины , Казахстана.
Руководство по эксплуатации (pdf)← Назад в раздел
