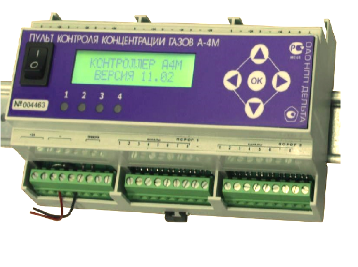

Измерительная мультигазовая система контроля концентрации газов

Измерительная мультигазовая система контроля концентрации газов

Измерительная мультигазовая система контроля концентрации газов
Система предназначена для непрерывного одновременного многоканального контроля атмосферы рабочей зоны с измерением и индикацией численных значений концентраций указанных газов по каждому каналу измерения. Система обеспечивает световую и звуковую сигнализацию о превышении концентрацией по каждому газу заданных пороговых уровней с возможностью автоматического включения внешних устройств (системы защиты, оповещения и т.п.) контактами реле (по 2 реле на канал).

Спецификация
Наименование
параметра
СККГ А-4М СККГ А-8М
Число каналов измерения газов 4 8
Количество
подключаемых
выносных датчиков
от 1 до 4 от 1 до 8
Время срабатывания на газ
- горючий         3 с
- токсичный          30 с
- кислород          20 с
Выходной сигнал с датчика           токовый 4-20мА
Максимальная длина
соединительных кабелей
от пульта до датчика,
при сопротивлении кабеля не более 50 Ом
           500 м

Напряжение питания, В:
- пульта            24 В
- выносного датчика (через пульт)            24 В
Потребляемая мощность пульта, Вт,
не более:
           1,5
Потребляемая мощность
выносным датчиком, Вт,
не более:

- с оптическим сенсором
- с термокаталитическим сенсором              1,5
- с электрохимическим сенсором              1,2
             0,5
Потребляемый ток силового реле
(в сработавшем состоянии)
             25 мА
Коммутируемый ток и напряжение
на встроенных выходных
электронных ключах
            24В 0,1А
Коммутируемый ток и напряжение
на силовых реле
            220В 5А (8А)
Количество реле,
подключенных к пульту
до 8      до 16
Выход с пульта на внешние системы             RS 485
Расчетное время жизни
газовых сенсоров
(определяется паспортными
данными конкретного сенсора)
            3 года
             (5 лет – оптические)
Периодичность поверки, мес.            12
Габаритные размеры, мм:
- пульт               159х90х60
- датчик выносной            См. паспорт на датчик
- блок питания DR-15-24               25х93х56
- блок питания DR-45-24               78х67х93
- блок реле              82х14х65
Посадочные размеры пульта,
блока реле и блока питания
           DIN-рейка шириной 35 мм
Масса, г, не более:
пульт             300
выносной датчик            См. паспорт на датчик
блок реле               100
блок питания DR-15-24               100
блок питания DR-45-24               400

Исполнение
Контролируемый
газ
Формула    Диапазон
 измерения
концентрации
Пороговая
чувствительность
сенсора
азот оксид 0 … 32мг/м3 1 мг/м3
азота диоксид NО2 0 … 32мг/м3 0,1 мг/м3
аммиак NH3 0 … 320мг/м3 1 мг/м3
аммиак NH3 0 … 800мг/м3 5 мг/м3
бутан С4Н10 0 … 1,6 % об. 0,01 % об.
водород Н2 0 … 3,2% об. 0,01 % об.
водород хлористый HCl 0 … 32 мг/м3 0,1 мг/м3
кислород О2 0 ….32% об. 0,1 % об.
кислород О2 14….30% об. 0,1 % об.
кислород О2 0 … 100% об. 1,0 % об.
метан СН4 0 … 3,2% об. 0,01 % об.
метанол СН3ОН 0 … 32 мг/м3 0,1 мг/м3
пары жидких углеводородов СхНу 0 … 1,6% об. 0,01 % об.
пропан С3Н8 0 … 1,6% об. 0,01 % об.
сероводород H2S 0 … 32мг/м3 0,1 мг/м3
серы диоксид SO2 0 … 32мг/м3 1 мг/м3
углерода диоксид СО2 0 … 100% об. 0,1 % об.
углерода диоксид СО2 0 … 5% об. 0,01 % об.
углерода диоксид СО2 0 … 20% об. 0,05 % об.
углерода оксид (монооксид) СО 0 … 320мг/м3 1 мг/м3
формальдегид Н2СО 0 … 8 мг/м3 0,05 мг/м3
хлор CL2 0 … 32 мг/м3 0,1 мг/м3
этанол С2Н5ОН 0 … 1,6% об. 0,01 % об.
этанол С2Н5ОН 0 … 8 г/м3 0,05 г/м3
