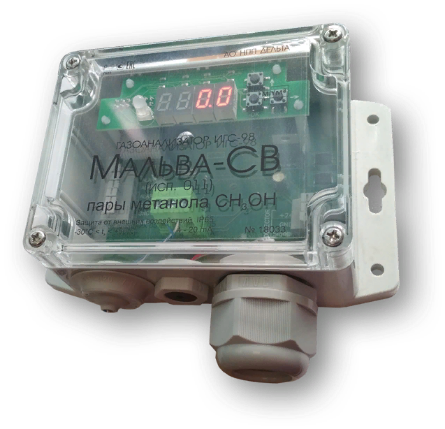

Мультигазовый газосигнализатор. Модификация "СВ". Исполнение 011
Газоанализатор ИГС-98 мод. «СВ» исп. 011 предназначен для измерения токсичных, горючих и опасных газов. Область применения – рабочая зона, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода. В зависимости от типа установленного газочувствительного сенсора ГА способен контролировать концентрацию соответствующего газа.
В зависимости от типа установленного газочувствительного сенсора ГА способен контролировать концентрацию соответствующего газа (см. таблицу 1, где указаны названия газов и наименования газоанализаторов).
Таблица 1
Характеристики
Таблица
В зависимости от типа установленного газочувствительного сенсора ГА способен контролировать концентрацию соответствующего газа (см. таблицу 1, где указаны названия газов и наименования газоанализаторов).
Таблица 1
Наименование газоанализатора | Название газа | Формула |
Агат-СВ исп. 011 | Азота диоксид | NO2 |
Айва-СВ исп. 011 | Азота оксид | NO |
Астра-СВ исп. 011 | Аммиак | NH3 |
Бином-СВ исп. 011 | Пары углеводородов | CxHy |
Бриз-СВ исп. 011 | Этанол | C2H5OH |
Верба-СВ исп. 011 | Водород | H2 |
Гелиос-СВ исп. 011 | Гелий | He |
Дукат-СВ исп. 011 | Углерода диоксид | СО2 |
Клевер-СВ исп. 011 | Кислород | O2 |
Мак-СВ исп. 011 | Углерода оксид | CO |
Мальва-СВ исп. 011 | Метанол | СН3ОН |
Марш-СВ исп. 011 | Метан | CH4 |
Пион-СВ исп. 011 | Пропан | C3H8 |
Сапфир-СВ исп. 011 | Серы диоксид | SO2 |
Сирень-СВ исп. 011 | Сероводород | H2S |
Флора-СВ исп. 011 | Формальдегид | H2CO |
Хвощ-СВ исп. 011 | Водород хлористый | HCl |
Хмель-СВ исп. 011 | Хлор | Cl2 |
Характеристики
Параметр | Характеристика |
Сигнализация | |
Световая | Цифровое табло 4 цифры |
Звуковая | Есть |
Выходной сигнал | |
Токовый | 4-20 мА |
Цифровой | Нет |
Дискретные выходы | Неисправность, порог 1, порог 2 |
Электрические характеристики | |
Напряжение питания (от устройства контроля или внешнего источника постоянного напряжения) |
24 В – Номинальное Рабочее 10,5 – 24 В |
Потребляемая мощность, не более | 1,5 Ватт |
Пороги срабатывания | |
Порог 1 | Паспорт |
Порог 2 | Паспорт |
Габаритные размеры | |
Высота | 125 мм |
Ширина | 145 мм |
Длина | 55 мм |
Масса | |
Не более | 350 г |
Защита корпуса | |
Степень защиты оболочки | IP65 |
Условия эксплуатации | |
Температура | -30°С … +50°С |
Давление | от 84 до 120 кПа |
Влажность | от 0 до 95 % без конденсации влаги |
Таблица
Определяемый компонент |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Т 0,9 | |
Приведённой | Относительной | (c) | |||
Азота диоксид NO2 |
от 0,01 до 10 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 60 | |
от 1 до 10 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 2 мг/м3 | 15 | 50 | ||
от 2 до 32 мг/м3 | 15 | ||||
от 1 до 320 мг/м3 | от 1 до 10 мг/м3 | 15 | 40 | ||
от 10 до 320 мг/м3 | 15 | ||||
Азота оксид NO |
от 0,01 до 5 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 45 | |
от 1 до 5 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 15 | 45 | ||
от 5 до 32 мг/м3 | 15 | ||||
от 1 до 4000 мг/м3 | от 1 до 50 мг/м3 | 15 | 75 | ||
от 50 до 4000 мг/м3 | 15 | ||||
Аммиак NH3 |
от 0,01 до 10 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 40 | |
от 1 до 10 мг/м3 | 25 | ||||
от 0,1 до 200 мг/м3 | от 0,1 до 10 мг/м3 | 15 | 40 | ||
от 10 до 200 мг/м3 | 15 | ||||
от 1 до 1600 мг/м3 | от 1 до 100 мг/м3 | 15 | 60 | ||
от 100 до 1600 мг/м3 | 15 | ||||
Водород H2 |
от 0,01 до 4 об. доля, % | от 0,01 до 0,4 об. доля, % | 15 | 60 | |
от 0,4 до 4 об. доля, % | 15 | ||||
Водород хлористый HCl |
от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 15 | 60 | |
от 5 до 32 мг/м3 | 15 | ||||
от 1 до 320 мг/м3 | от 1 до 15 мг/м3 | 15 | 60 | ||
от 15 до 320 мг/м3 | 15 | ||||
Гелий He |
от 1 до 100 об. доля, % | от 1 до 10 об. доля, % | 25 | 20 | |
от 10 до 100 об. доля, % | 25 | ||||
Кислород O2 |
от 0,01 до 1,6 об. доля, % | от 0,01 до 1 об. доля, % | 15 | 35 | |
от 1 до 1,6 об. доля, % | 15 | ||||
от 0,1 до 32 об. доля, % | от 0,1 до 20 об. доля, % | 2,5 | 15 | ||
от 20 до 32 об. доля, % | 2,5 | ||||
от 1 до 100 об. доля, % | от 1 до 30 об. доля, % | 5 | 45 | ||
от 30 до 100 об. доля, % | 5 | ||||
Метан CH4 |
от 0,01 до 1 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 30 | |
от 0,2 до 1 об. доля, % | 15 | ||||
от 0,01 до 3,2 об. доля, % | от 0,01 до 0,5 об. доля, % | 15 | 30 | ||
от 0,5 до 3,2 об. доля, % | 15 | ||||
от 0,01 до 5 об. доля, % | от 0,01 до 0,5 об. доля, % | 10 | 45 | ||
от 0,5 до 5 об. доля, % | 10 | ||||
от 1 до 100 об. доля, % | от 1 до 5 об. доля, % | 10 | 45 | ||
от 5 до 100 об. доля, % | 10 | ||||
Метанол CH3OH |
от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 25 | 180 | |
от 5 до 32 мг/м3 | 25 | ||||
от 0,05 до 8 г/м3 | от 0,05 до 1 г/м3 | 15 | 45 | ||
от 1 до 8 г/м3 | 15 | ||||
от 0,01 до 1,6 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | ||
от 0,2 до 1,6 об. доля, % | 15 | ||||
Пропан C3H8 |
от 0,01 до 2 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | |
от 0,2 до 2 об. доля, % | 15 | ||||
от 0,1 до 100 об. доля, % | от 0,1 до 2 об. доля, % | 15 | 45 | ||
от 2 до 100 об. доля, % | 15 | ||||
Сероводород H2S |
от 0,01 до 4 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 60 | |
от 1 до 4 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 3 мг/м3 | 15 | 60 | ||
от 3 до 32 мг/м3 | 15 | ||||
от 1 до 200 мг/м3 | от 1 до 20 мг/м3 | 15 | 60 | ||
от 20 до 200 мг/м3 | 15 | ||||
Серы диоксид SO2 |
от 0,01 до 4 мг/м3 | от 0,01 до 1 мг/м3 | 25 | 60 | |
от 1 до 4 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 10 мг/м3 | 15 | 60 | ||
от 10 до 32 мг/м3 | 15 | ||||
от 1 до 320 мг/м3 | от 1 до 20 мг/м3 | 15 | 60 | ||
от 20 до 320 мг/м3 | 15 | ||||
Углеводороды (С2-С10) |
от 50 до 3200 мг/м3 | от 50 до 900 мг/м3 | 35 | 60 | |
от 900 до 3200 мг/м3 | 35 | ||||
от 0,01 до 2 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | ||
от 0,2 до 2 об. доля, % | 15 | ||||
Углерода диоксид СО2 |
от 0,1 до 2 г/м3 | от 0,1 до 0,5 г/м3 | 25 | 45 | |
от 0,5 до 2 г/м3 | 25 | ||||
от 0,01 до 5 об. доля, % | от 0,01 до 0,5 об. доля, % | 15 | 45 | ||
от 0,5 до 5 об. доля, % | 15 | ||||
от 0,1 до 100 об. доля, % | от 0,1 до 5 об. доля, % | 15 | 45 | ||
от 5 до 100 об. доля, % | 15 | ||||
Углерода оксид CO |
от 0,01 до 32 мг/м3 | от 0,01 до 10 мг/м3 | 15 | 60 | |
от 10 до 32 мг/м3 | 15 | ||||
от 0,1 до 320 мг/м3 | от 0,1 до 20 мг/м3 | 15 | 60 | ||
от 20 до 320 мг/м3 | 15 | ||||
от 0,01 до 3,2 г/м3 | от 0,01 до 0,2 г/м3 | 15 | 60 | ||
от 0,2 до 3,2 г/м3 | 15 | ||||
Формальдегид H2CO |
от 0,1 до 10 мг/м3 | от 0,1 до 0,5 мг/м3 | 25 | 180 | |
от 0,5 до 10 мг/м3 | 25 | ||||
Хлор Cl2 | от 0,01 до 4 мг/м3 | от 0,01 до 0,4 мг/м3 | 25 | 90 | |
от 0,4 до 4 мг/м3 | 25 | ||||
от 0,1 до 32 мг/м3 | от 0,1 до 1 мг/м3 | 15 | 120 | ||
от 1 до 32 мг/м3 | 15 | ||||
Этанол C2H5OH |
от 0,1 до 32 мг/м3 | от 0,1 до 5 мг/м3 | 25 | 180 | |
от 5 до 32 мг/м3 | 25 | ||||
от 0,05 до 8 г/м3 | от 0,05 до 1 г/м3 | 15 | 45 | ||
от 1 до 8 г/м3 | 15 | ||||
от 0,01 до 1,6 об. доля, % | от 0,01 до 0,2 об. доля, % | 15 | 45 | ||
от 0,2 до 1,6 об. доля, % | 15 |
