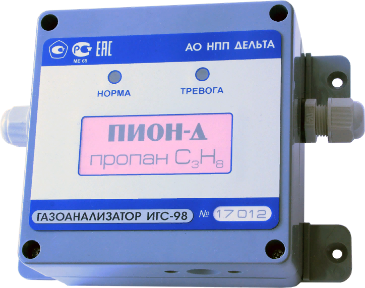

Газоанализатор ИГС-98. Модификация «Д». Исполнение 005

Газоанализатор ИГС-98. Модификация «Д». Исполнение 005

Газоанализатор ИГС-98. Модификация «Д». Исполнение 005
Газоанализатор ИГС-98 мод. «Д» исп. 005 предназначен для измерения концентраций токсичных, горючих и опасных газов. Газоанализатор предназначен для работы в составе системы контроля «АВУС-СКЗ» производства ОАО «Авангард» Спб. Или подобных ей использующих тот же протокол Область применения – рабочая зона, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода. В зависимости от типа установленного газочувствительного сенсора ГА способен контролировать концентрацию соответствующего газа (см. таблицу 1, где указаны названия газов и наименования газоанализаторов).

Таблица 1
Наименование газоанализатора Название газа Формула
Агат-Д исп. 005 Азота диоксид NO2
Айва-Д исп. 005 Азота оксид NO
Астра-Д исп. 005 Аммиак NH3
Бином-Д исп. 005 Пары углеводородов CxHy
Бриз-Д исп. 005 Этанол C2H5OH
Верба-Д исп. 005 Водород H2
Гелиос-Д исп. 005 Гелий He
Дукат-Д исп. 005 Углерода диоксид СО2
Клевер-Д исп. 005 Кислород O2
Мак-Д исп. 005 Углерода оксид CO
Мальва-Д исп. 005 Метанол СН3ОН
Марш-Д исп. 005 Метан CH4
Пион-Д исп. 005 Пропан C3H8
Сапфир-Д исп. 005 Серы диоксид SO2
Сирень-Д исп. 005 Сероводород H2S
Флора-Д исп. 005 Формальдегид H2CO
Хвощ-Д исп. 005 Водород хлористый HCl
Хмель-Д исп. 005 Хлор Cl2

Характеристики
Параметр Характеристика
Сигнализация
Световая Два светодиода
Звуковая Есть
Выходной сигнал
Токовый Нет
Цифровой Есть, закрытый протокол
Дискретные выходы Нет
Пороги срабатывания
Порог 1 Указан в паспорте
Порог 2 Указан в паспорте
Электрические характеристики
Напряжение питания (от устройства
контроля или внешнего источника
постоянного напряжения) 		24 В – Номинальное Рабочее 18 – 36 В
Потребляемая мощность, не более 1,5 Ватт
Габаритные размеры
Высота 120 мм
Ширина 164 мм
Длина 64 мм
Масса
Не более 400 г
Защита корпуса
Степень защиты оболочки IP65
Условия эксплуатации
Температура -30°С … +50°С
Давление от 84 до 120 кПа
Влажность от 0 до 95 % без конденсации влаги

Таблица
Определяемый
компонент 		Диапазон
измерения 		Участок
диапазона
измерений 		Пределы
допускаемой
основной
погрешности, % 		Т 0,9
Приведённой Относительной (c)
Азота
диоксид
NO2 		от 0,01 до 10 мг/м3 от 0,01 до 1 мг/м3 25 60

от 1 до 10 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 2 мг/м3 15 50
от 2 до 32 мг/м3 15
от 1 до 320 мг/м3 от 1 до 10 мг/м3 15 40
от 10 до 320 мг/м3 15
Азота
оксид
NO 		от 0,01 до 5 мг/м3 от 0,01 до 1 мг/м3 25 45
от 1 до 5 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 15 45
от 5 до 32 мг/м3 15
от 1 до 4000 мг/м3 от 1 до 50 мг/м3 15 75
от 50 до 4000 мг/м3 15
Аммиак
NH3 		от 0,01 до 10 мг/м3 от 0,01 до 1 мг/м3 25 40
от 1 до 10 мг/м3 25
от 0,1 до 200 мг/м3 от 0,1 до 10 мг/м3 15 40
от 10 до 200 мг/м3 15
от 1 до 1600 мг/м3 от 1 до 100 мг/м3 15 60
от 100 до 1600 мг/м3 15
Водород
H2 		от 0,01 до 4 об. доля, % от 0,01 до 0,4 об. доля, % 15 60
от 0,4 до 4 об. доля, % 15
Водород
хлористый
HCl 		от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 15 60
от 5 до 32 мг/м3 15
от 1 до 320 мг/м3 от 1 до 15 мг/м3 15 60
от 15 до 320 мг/м3 15
Гелий
He 		от 1 до 100 об. доля, % от 1 до 10 об. доля, % 25 20
от 10 до 100 об. доля, % 25
Кислород
O2 		от 0,01 до 1,6 об. доля, % от 0,01 до 1 об. доля, % 15 35
от 1 до 1,6 об. доля, % 15
от 0,1 до 32 об. доля, % от 0,1 до 20 об. доля, % 2,5 15
от 20 до 32 об. доля, % 2,5
от 1 до 100 об. доля, % от 1 до 30 об. доля, % 5 45
от 30 до 100 об. доля, % 5
Метан
CH4 		от 0,01 до 1 об. доля, % от 0,01 до 0,2 об. доля, % 15 30
от 0,2 до 1 об. доля, % 15
от 0,01 до 3,2 об. доля, % от 0,01 до 0,5 об. доля, % 15 30
от 0,5 до 3,2 об. доля, % 15
от 0,01 до 5 об. доля, % от 0,01 до 0,5 об. доля, % 10 45
от 0,5 до 5 об. доля, % 10
от 1 до 100 об. доля, % от 1 до 5 об. доля, % 10 45
от 5 до 100 об. доля, % 10
Метанол
CH3OH 		от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 25 180
от 5 до 32 мг/м3 25
от 0,05 до 8 г/м3 от 0,05 до 1 г/м3 15 45
от 1 до 8 г/м3 15
от 0,01 до 1,6 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 1,6 об. доля, % 15
Пропан
C3H8 		от 0,01 до 2 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 2 об. доля, % 15
от 0,1 до 100 об. доля, % от 0,1 до 2 об. доля, % 15 45
от 2 до 100 об. доля, % 15
Сероводород
H2S 		от 0,01 до 4 мг/м3 от 0,01 до 1 мг/м3 25 60
от 1 до 4 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 3 мг/м3 15 60
от 3 до 32 мг/м3 15
от 1 до 200 мг/м3 от 1 до 20 мг/м3 15 60
от 20 до 200 мг/м3 15
Серы
диоксид
SO2 		от 0,01 до 4 мг/м3 от 0,01 до 1 мг/м3 25 60
от 1 до 4 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 10 мг/м3 15 60
от 10 до 32 мг/м3 15
от 1 до 320 мг/м3 от 1 до 20 мг/м3 15 60
от 20 до 320 мг/м3 15
Углеводороды
(С2-С10) 		от 50 до 3200 мг/м3 от 50 до 900 мг/м3 35 60
от 900 до 3200 мг/м3 35
от 0,01 до 2 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 2 об. доля, % 15
Углерода
диоксид СО2 		от 0,1 до 2 г/м3 от 0,1 до 0,5 г/м3 25 45
от 0,5 до 2 г/м3 25
от 0,01 до 5 об. доля, % от 0,01 до 0,5 об. доля, % 15 45
от 0,5 до 5 об. доля, % 15
от 0,1 до 100 об. доля, % от 0,1 до 5 об. доля, % 15 45
от 5 до 100 об. доля, % 15
Углерода
оксид CO 		от 0,01 до 32 мг/м3 от 0,01 до 10 мг/м3 15 60
от 10 до 32 мг/м3 15
от 0,1 до 320 мг/м3 от 0,1 до 20 мг/м3 15 60
от 20 до 320 мг/м3 15
от 0,01 до 3,2 г/м3 от 0,01 до 0,2 г/м3 15 60
от 0,2 до 3,2 г/м3 15
Формальдегид
H2CO 		от 0,1 до 10 мг/м3 от 0,1 до 0,5 мг/м3 25 180
от 0,5 до 10 мг/м3 25
Хлор Cl2 от 0,01 до 4 мг/м3 от 0,01 до 0,4 мг/м3 25 90
от 0,4 до 4 мг/м3 25
от 0,1 до 32 мг/м3 от 0,1 до 1 мг/м3 15 120
от 1 до 32 мг/м3 15
Этанол
C2H5OH 		от 0,1 до 32 мг/м3 от 0,1 до 5 мг/м3 25 180
от 5 до 32 мг/м3 25
от 0,05 до 8 г/м3 от 0,05 до 1 г/м3 15 45
от 1 до 8 г/м3 15
от 0,01 до 1,6 об. доля, % от 0,01 до 0,2 об. доля, % 15 45
от 0,2 до 1,6 об. доля, % 15
