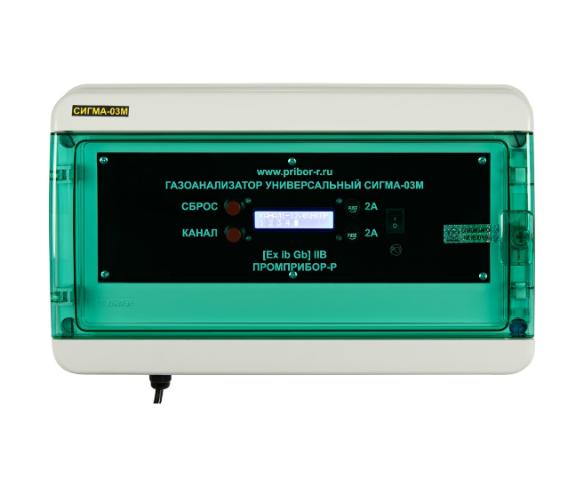

Газоанализатор Сигма-03М зарегистрирован в Государственном реестре средств измерений под № 85577-22

Назначение:

Непрерывное автоматическое измерение концентрации взрывоопасных горючих и токсичных газов и паров, элегаза и кислорода в воздухе рабочей зоны и в окружающей среде, сигнализации (световой и звуковой) о превышении заданных уровней концентрации. Передача данных в ПК через интерфейс RS 485 ( доп. функция под заказ).

Применение:

Контроль атмосферного воздуха в производственных помещениях и на промплощадках объектов химической, нефтехимической, газовой, металлургической, фармацевтической, пищевой промышленности, энергетике, коммунальном хозяйстве, животноводстве, в газовых и автомобильных хозяйствах (АЗС, АГНКС, автостоянки и подземные паркинги), а так же при контроле окружающей среды в местах отбора проб, подвалах, колодцах, коллекторах подземных коммуникаций, в котельных и др. помещениях технологических объектов.

Достоинства:

Цифровая индикация результатов измерения по каждому из каналов; микропроцессорная система сбора данных; помехозащищенность; возможность крепления на стенку; низкая цена.

Сфера применения:

Предприятия, использующие стационарные газоанализаторы воздуха рабочей зоны:

■ теплоснабжающие предприятия, котельные;

■ автостоянки закрытого типа, гаражи;

■ предприятия водоснабжения и водоотведения;

■ объекты газоснабжения и газопотребления;

■ промышленные предприятия;

■ склады ГСМ;

■ холодильные установки, предприятия хранения аммиака;

■ хранилища газообразного и жидкого хлора и др.



Метан

• предприятия водоснабжения и водоотведения;

• объекты газоснабжения и газопотребления;

• буровые, добывающие нефтяные платформы;

• газо- нефтеперерабатывающие терминалы/станции, заводы;

• установки по переработке, хранению нефти, газа;

• газопроводы, нефтепроводы;

• компрессорные станции магистральных газо- нефтепроводов;

• АЗС

• Объекты ЖКХ

• Коммунальные сети

• Очистительные сооружения (коллекторы)



Угарный газ

• теплоснабжающие предприятия, котельные;

• автостоянки закрытого типа, гаражи;

• пивоваренное производство;

• Для животноводства и сельского хозяйства

• Очистительные сооружения (коллекторы)



Кислород

• предприятия водоснабжения и водоотведения;

• Объекты ЖКХ

• Коммунальные сети

• Очистительные сооружения (коллекторы)

Сероводород

• Объекты ЖКХ

• Коммунальные сети

• буровые, добывающие нефтяные платформы;

• Для животноводства и сельского хозяйства

• Очистительные сооружения (коллекторы)

Пропан

• АЗС

• объекты газоснабжения и газопотребления;

• газо- нефтеперерабатывающие терминалы/станции, заводы;

• установки по переработке, хранению нефти, газа;

• компрессорные станции магистральных газо- нефтепроводов;

• Очистительные сооружения (коллекторы)



Бутан

• АЗС

• объекты газоснабжения и газопотребления;

• газо- нефтеперерабатывающие терминалы/станции, заводы;

• установки по переработке, хранению нефти, газа;

• компрессорные станции магистральных газо- нефтепроводов;



Аммиак

• холодильные установки, предприятия хранения аммиака;

• Пищевое производство;

• Для животноводства и сельского хозяйства

• Очистительные сооружения (коллекторы)



СО₂

• пивоваренное производство;

• Для животноводства и сельского хозяйства

• Очистительные сооружения (коллекторы)

Хлор

• хранилища газообразного и жидкого хлора и др.

• Очистительные сооружения (коллекторы)



Ацетон, толуол, уайт-спирит,ксилол

• склады ГСМ;

• химическая промышленность;



С1-С12

• буровые, добывающие нефтяные платформы;

• установки по переработке, хранению нефти, газа;

• газо- нефтеперерабатывающие терминалы/станции, заводы;

• газопроводы, нефтепроводы;

• компрессорные станции магистральных газо- нефтепроводов;



Бензин, дизельное топливо, авиакеросин

• АЗС

• топливноналивные терминалы;

• авиационные ангары

• резервуарные, наливные эстакады, портовые терминалы;



Элегаз

тепловые электростанции;

топливно-энергетический комплекс: ГРЭС, ТЭЦ.



Формальдегид

• Пищевое производство;

Озон

• Канализационная насосная станция

• Очистительные сооружения (коллекторы)

• предприятия водоснабжения и водоотведения;

• объекты газоснабжения и газопотребления;

• буровые, добывающие нефтяные платформы;

• газо- нефтеперерабатывающие терминалы/станции, заводы;

• установки по переработке, хранению нефти, газа;

• газопроводы, нефтепроводы;

• компрессорные станции магистральных газо- нефтепроводов;

• АЗС

• Объекты ЖКХ

• Коммунальные сети

• Очистительные сооружения (коллекторы)

Технические характеристики

Кол-во каналов	до 16
Кол-во порогов	до 3 на канал
Напряжение питания	24 В - первичный прибор AC 220/DC24 - вторичный прибор
Индикация	цветной сенсорный дисплей 2.4
Звуковая сигнализация	до 120 дБ.
Уведомления	гибкая настройка оповещений
Температура окружающего воздуха	от -40 до +50 °C
Степень защиты по ГОСТ 14254	IP 54 / IP 65/ IP 68
Маркировка взрывозащиты: первичный преобразователь -   модификация с оптическим и электрохимическим сенсором -   модификация с термокаталитическим сенсором вторичный преобразователь	1Ех ib IIB T4 Gb lExdbibIIBT4 GbX Ex ib Gb IIB
Время реакции	менее 20 секунд
Аналоговый выход	4-20 мА
Реле	до 16 (5А)
Цифровые интерфейсы	RS-485, Bluetooth, GSM
Настройка	с сенсорного экрана или Bluetooth
Журнал событий	более 1 года и 100 000 записей
Материал корпуса	нержавеющая сталь / алюминий / пластик
Гарантия	12 мес. (расширенная гарантии до 3 лет)
Межповерочный интервал	1 год



Диапазоны измерений

Параметр	Единицы измерения, диапазон измерений	Пределы допускаемой погрешности	Тип блока, (Тип сенсора)
Взрывоопасные газы (и пары газов) (канал Ex)	от 0 до 20 % НКПР	±5 % НКПР (абсолютная)	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ТК) (ПП) (ЭХ) (ИК)
	от 0 до 50 % НКПР	±5 % НКПР (абсолютная)
	от 0 до 100 % НКПР	±5 % НКПР (абсолютная)
	от 0 до 500 мг/м3	±10 % (приведенная)
	от 0 до 1000 мг/м3	±10 % (приведенная)
	от 0 до 2500 мг/м3	±10 % (приведенная)
	от 0 до 100% об.д.	±1 % об.д. (абсолютная)
Концентрация токсичного газового компонента в воздухе для веществ, содержащихся в таблице 5	от 0 до ВПИ1	В таблице 5	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ)
Массовая концентрация хладонов 12, 22, 30, 40,114В2. R125, R134a, 141b	от 0 до 25 г/м3	±10 % (приведенная) ±10 % (приведенная)	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3, (ИК) (ПП)
	от 0 до 2500 млн-1
Объемная доля О2	от 0 до 30 % об.д.	±1 % об.д. (абсолютная)	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ)
Объемная доля О2	от 0 до 25 % об.д.	±1 % об.д. (абсолютная)	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ)
Объемная доля SF6	от 0 до 1000 млн-1	±10 % (приведенная)	Сигма-03М.Д3, (ИК)
Объемная доля СО2	от 0 до 5 % об.д.	±10 % (приведенная) ±10 % (приведенная)	Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3 Сигма-03М.Д4,



Контролируемый компонент, химическая формула	Диапазон измерений объемной доли, млн-1	Диапазон измерений массовой концентрации, мг/м3	Пределы допускаемой приведенной1) погрешности, %
Оксид углерода (СО)	от 0 до 200	от 0 до 250	±10
	от 0 до 500	от 0 до 500	±10
	от 0 до 1000	от 0 до 1000	±10
	от 0 до 2000	от 0 до 2000	±10
Аммиак (NH3)	от 0 до 100	от 0 до 100	±10
	от 0 до 1000	от 0 до 1000	±10
Сероводород (H2S)	от 0 до 50	от 0 до 50	±10
	от 0 до 100	от 0 до 200	±10
	от 0 до 500	от 0 до 700	±10
	от 0 до 2000	от 0 до 2500	±10
Диоксид серы (SO2)	от 0 до 20	от 0 до 50	±10
	от 0 до 100	от 0 до 250	±10
Оксид азота (NO)	от 0 до 25	от 0 до 25	±10
	от 0 до 100	от 0 до 100	±10
Диоксид азота (NO2)	от 0 до 20	от 0 до 20	±10
Хлор (Cl2)	от 0 до 20	от 0 до 20	±10
Хлороводород (HCl)	от 0 до 20	от 0 до 25	±10
Формальдегид (CH2O)	от 0 до 10	от 0 до 10	±10
Озон (O3)	от 0 до 1,0	от 0 до 1,0	±10
	от 0 до 5	от 0 до 5	±10
Водород (H2)	от 0 до 40000	от 0 до 2500	±10
	от 0 до 4000	от 0 до 250	±10
	от 0 до 1000	от 0 до 50	±10
Метанол (СН3ОН)	от 0 до 200	от 0 до 2500	±10
