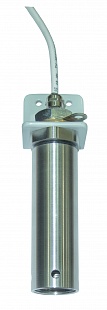

Газоанализатор стационарный "Сенсон-СД-PBExd" (рудный)

Газоанализатор (ГА) "Сенсон" исполнение СД модель PBExd (в дальнейшем
"Сенсон-СД-PBExd") – эффективный и надежный прибор. Он не требует вмешательства персонала при эксплуатации, прост в установке и обслуживании, при этом обеспечивает высокие метрологические характеристики.
"Сенсон-СД-PBExd" – это стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Он обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода. В качестве газочувствительного элемента в приборе
используется газоанализатор "Сенсон-СМ-9001".

Выходные сигналы газоанализатора:
• унифицированный аналоговый выходной сигнал "Токовая петля 4-20 мА";
• цифровой сигнал по протоколу MODBUS RTU по каналу RS-485.

Особенности и преимущества:
• модульное построение;
• высоконадежная ударопрочная взрывобезопасная конструкция;
• корпус из нержавеющей стали;
• конструкция исключает возможность непреднамеренных воздействий на измерительные блоки при монтаже прибора и подключении электрических кабелей;
• интеллектуальные измерительные сенсорные модули;
• передача данных по протоколу MODBUS RTU (RS-485);
• интерфейс "Токовая петля 4-20 мА";
• возможность интеграции с системой отображения и управления внешними устройствами МКИУС.

Область применения:
Газоанализаторы "Сенсон-СД-PBExd" выпускаются во взрывозащищенном исполнении. Взрывозащита обеспечивается взрывонепроницаемой оболочкой (d-оболочка). Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
• в подземных выработках шахт, рудников и их наземных строениях;
• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
• на буровых и добывающих платформах,
• на перекачивающих станциях магистральных нефте- и газопроводов,
• у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах;
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.

Варианты конструктивного исполнения газоанализаторов "Сенсон-СД-PBExd":
PBExd - ТЦВА.413737.035 Газоанализатор в с диффузионным пробоотбором;
PBExd 01 - ТЦВА.413737.035-01 Газоанализатор с принудительным пробоотбором;

Диапазоны измерений и пределы основной относительной погрешности газоанализатора "Сенсон-СД":

Газ	Диапазон измерений	Пределы основной относительной погрешности δ, %
Азота диоксид (NO₂)	0,01–10 мг/м³	±25
	0,1–30 мг/м³	±15
	10–500 мг/м³	±10
Азота оксид (NO)	0,01–5 мг/м³	±25
	0,1–30 мг/м³	±15
	10–1000 мг/м³	±10
Аммиак (NH₃)	0,01–10 мг/м³	±25
	0,1–200 мг/м³	±15
	10–1500 мг/м³	±10
Водород (H₂)	0,001–1 об. доля, %	±15
	0,01–4 об. доля, %	±10
	1–100 об доля, %	±5
Водород хлористый (HCl)	0,01–30 мг/м³	±25
Гелий (He)	1–100 об. доля, %	±20
Кислород (O₂)	0,01–1 об. доля, %	±10
	0,1–30 об. доля, %	±5
	0,001–1 об. доля, %	±1
Метанол (CH₃OH)	0,1–30 мг/м³	±20
Пропан (C₃H₈)	0,001–2 об. доля, %	±10
Сероводород (H₂S)	0,01–3 мг/м³	±20
	0,1–30 мг/м³	±10
	1–200 мг/м³	±10
Серы диоксид (SO₂)	0,01–3 мг/м³	±15
Серы диоксид (SO₂)	0,1–30 мг/м³	±10
Углеводороды (С₂–С₁₀)	50–3000 мг/м³	±25
Углеводороды (С₂–С₁₀)	0,05–1 об. доля, %	±10
Углерода диоксид (СО₂)	100–2000 мг/м³	±20
	0,01–5 об. доля, %	±15
	1–100 об. доля, %	±10
Углерода оксид (CO)	0,01–10 мг/м³	±20
	0,1–300 мг/м³	±10
	10–3000 мг/м³	±10
Формальдегид (H₂CO)	0,1–30 мг/м³	±25
Хлор (Cl₂)	0,01–3 мг/м³	±20
Хлор (Cl₂)	0,1–30 мг/м³	±10
Этанол (C₂H₅OH)	50–5000 мг/м³	±25
Этанол (C₂H₅OH)	0,01–3 об. доля, %	±15

Технические характеристики

Параметр	Значение
Материалы корпуса	Нержавеющая сталь
Маркировка взрывозащиты	1Ex d IIС T6 Gb Х
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013)	IP66
Температура окружающей среды	–60...+50°С
Относительная влажность	До 95%, без конденсации влаги
Давление	От 84 до 120 кПа
Габариты, не более	50 x 50 x 170 мм
Масса, не более	800 г
Напряжение электропитания:
Номинальное	24 В постоянного тока
Диапазон	18–27 В постоянного тока
Потребляемая электрическая мощность, не более	1,3 Вт
Выходные сигналы:
аналоговый	"Токовая петля 4-20 мА"
цифровой	RS-485, протокол MODBUS RTU
Типы сенсоров	Оптические, полупроводниковые, термокаталитические, электрохимические
Средний срок службы сенсора	До 3 лет
Средний срок службы ГА	10 лет
