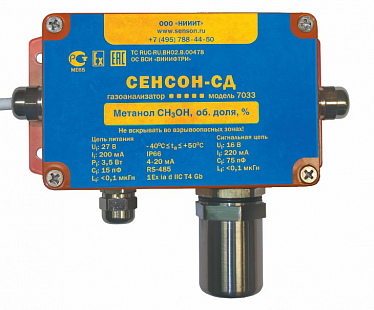

Газоанализатор стационарный «Сенсон-СД-7033»
Газоанализатор «Сенсон-СД-7033» — стационарный одноканальный прибор для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.
Область применения
Газоанализаторы "Сенсон-СД" выпускаются во взрывозащищенном исполнении. Взрывозащитаобеспечивается искробезопасными цепями (i-цепь). Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
• на буровых и добывающих платформах,
• на перекачивающих станциях магистральных нефте и газопроводов,
• у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.
Область применения
Газоанализаторы "Сенсон-СД" выпускаются во взрывозащищенном исполнении. Взрывозащитаобеспечивается искробезопасными цепями (i-цепь). Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:
• на буровых и добывающих платформах,
• на перекачивающих станциях магистральных нефте и газопроводов,
• у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений.
| Наименование | Газ |
Диапазон концентраций |
Тип сенсора |
| Сенсон-СД-7033-С2Н5ОН | С2Н5ОН | 50– 5000 мг/м3 | ТК |
| Сенсон-СД-7033-Сl2 | Сl2 | 0,1 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-Н2СО | Н2СО | 0,1 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-СО | СО | 0,1 – 300 мг/м3 | ЭХ |
| Сенсон-СД-7033-СО2 | СО2 | 0,01 – 5 % об | ОП |
| Сенсон-СД-7033-СН-ОП | C2-C10 | 50 – 3000 мг/м3 | ОП |
| Сенсон-СД-7033-СН-ТК | C2-C10 | 0,05 – 1 % об. | ТК |
| Сенсон-СД-7033-SО2 | SО2 | 0,1 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-Н2S | Н2S | 0,1 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-С3Н8 | С3Н8 | 0,001 – 2 % об. | ТК |
| Сенсон-СД-7033-СН3ОН | СН3ОН | 0,1 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-СН4 -ОП | СН4 | 1 – 100 % об. | ОП |
| Сенсон-СД-7033-СН4 -ТК | СН4 | 0,01 – 5 % об. | ТК |
| Сенсон-СД-7033-О2 | О2 | 0,1 - 30% об. | ЭХ |
| Сенсон-СД-7033-НСl | НСl | 0,01 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-Н2 -ЭХ | Н2 | 0,1 – 4 % об. | ЭХ |
| Сенсон-СД-7033-Н2 -ТК | Н2 | 0,1 – 4 % об. | ТК |
| Сенсон-СД-7033-NН3 | NН3 | 0,1 – 200 мг/м3 | ЭХ |
| Сенсон-СД-7033-NО | NО | 0,1 – 30 мг/м3 | ЭХ |
| Сенсон-СД-7033-NО2 | NО2 | 0,1 – 30 мг/м3 |
ЭХ |
Диапазон измерения
| Измеряемый компонент |
Диапазон измерений, концентрация измеряемого компонента |
Пределы основной относительной погрешности δ % |
|
| Наименование | Формула | ||
| Азота диоксид | NO2 | от 0,01 до 10 мг/м³ | ±25 |
| от 0,1 до 30 мг/м³ | ±15 | ||
| от 10 до 500 мг/м³ | ±10 | ||
| Аммиак | NH3 | от 0,01 до 10 мг/м³ | ±25 |
| от 0,1 до 200 мг/м³ | ±15 | ||
| от 10 до 1500 мг/м³ | ±10 | ||
| Азота оксид | NO | от 0,01 до 5 мг/м³ | ±25 |
| от 0,1 до 30 мг/м³ | ±15 | ||
| от 10 до 1000 мг/м³ | ±10 | ||
| Углеводороды | С2–С10 | от 50 до 3000 мг/м³ | ±25 |
| от 0,05 до 1 % об. д. | ±10 | ||
| Этанол | C2H5OH | от 50 до 5000 мг/м³ | ±25 |
| Водород | H2 | от 0,001 до 4 % об. д. | ±10 |
| Углерода диоксид | СО2 | от 100 до 2000 мг/м³ | ±20 |
| от 0,01 до 5 % об. д. | ±15 | ||
| от 1 до 100 % об. д. | ±10 | ||
| Кислород | O2 | от 0,01 – 1 % об. д. | ±10 |
| от 0,1 до 30 % об. д. | ±5 | ||
| от 1 до 100 % об. д. | ±1 | ||
| Углерода оксид | СО | от 0,01 до 10 мг/м³ | ±20 |
| от 0,1 до 300 мг/м³ | ±10 | ||
| от10 до 3000 мг/м³ | ±10 | ||
| Метанол | CH3OH | от 0,1 до 30 мг/м³ | ±20 |
| Метан | CH4 | от 0,001 до 1 % об. д. | ±10 |
| от 0,01 до 5 % об. д. | ±10 | ||
| от 1 до 100 % об. д. | ±5 | ||
| Пропан | C3H8 | от 0,001 до 2 % об. д. | ±10 |
| Серы диоксид | SO2 | от 0,01 до 3 мг/м³ | ±20 |
| от 1 до 300 мг/м³ | ±10 | ||
| Сероводород | H2S | от 0,01 до 3 мг/м³ | ±20 |
| от 0,1 до 30 мг/м³ | ±10 | ||
| от 1 до 200 мг/м³ | ±10 | ||
| Формальдегид | H2CO | от 0,1 до 30 мг/м³ | ±25 |
| Водород хлористый | HCl | от 0,01 до 30 мг/м³ | ±25 |
| Хлор | Cl2 | от 0,01 до 3 мг/м³ | ±20 |
| от 0,1 до 30 мг/м³ | ±10 | ||
Технические характеристики
| Параметр | Значение |
|
Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях (δ) |
см. РЭ |
| Материалы корпуса: | |
| — - |
Алюминиевый сплав |
| Срок службы сенсоров (среднестатистический) | До 3 лет |
| Габаритные размеры |
155 × 130 × 60 мм |
| Масса | 750 г |
| Периодичность поверки | раз в 12 мес. |
| Уровень взрывозащиты | 1Ex ia d IIС T4 Gb Х |
|
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) |
IP66 |
| Средний срок службы ГА | 10 лет |
| Типы сенсоров |
Оптические, Полупроводниковые, Термокаталитические, Электрохимические |
| Выходные сигналы: | |
| — аналоговый | "Токовая петля 4-20 мА" |
| — цифровой | RS-485, протокол MODBUS RTU |
| Давление | От 84 до 120 кПа |
| Относительная влажность | До 95%, без конденсации влаги |
| Температура окружающей среды | –40...+50°С |
| Потребляемая электрическая мощность | 1,3 Вт |
| Напряжение электропитания: | |
| — Номинальное | 24 В постоянного тока |
| — Диапазон | 18–27 В постоянного тока |
