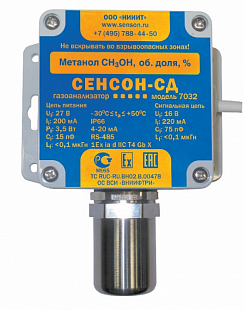

Газоанализатор стационарный «Сенсон-СД-7032»
Область применения

Газоанализаторы "Сенсон-СД" выпускаются во взрывозащищенном исполнении. Взрывозащита обеспечивается искробезопасными цепями (i-цепь). Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
• в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа;
• на буровых и добывающих платформах;
• на перекачивающих станциях магистральных нефте и газопроводов;
• у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
• на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
• на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
• на предприятиях пищевой промышленности;
• в очистных сооружениях;
• на предприятиях топливно-энергетического комплекса, котельных;
• в бортовых системах морских и речных судов;
• на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
• во множестве других приложений;


Наименование Газ Диапазон
концентраций
Тип
сенсора
Сенсон-СД-7032-С2Н5ОН   С2Н5ОН 50– 5000 мг/м3 ТК
Сенсон-СД-7032-Сl2 Сl2 0,1 – 30 мг/м3 ЭХ
Сенсон-СД-7032-Н2СО Н2СО 0,1 – 30 мг/м3 ЭХ
Сенсон-СД-7032-СО СО 0,1 – 300 мг/м3 ЭХ
Сенсон-СД-7032-СО2 СО2 0,01 – 5 % об ОП
Сенсон-СД-7032-СН-ОП C2-C10 50 – 3000 мг/м3 ОП
Сенсон-СД-7032-СН-ТК C2-C10 0,05 – 1 % об. ТК
Сенсон-СД-7032-SО2 2 0,1 – 30 мг/м3 ЭХ
Сенсон-СД-7032-Н2S Н2S 0,1 – 30 мг/м3 ЭХ
Сенсон-СД-7032-С3Н8 С3Н8 0,001 – 2 % об. ТК
Сенсон-СД-7032-СН3ОН СН3ОН 0,1 – 30 мг/м3 ЭХ
Сенсон-СД-7032-СН4 -ОП СН4 1 – 100 % об. ОП
Сенсон-СД-7032-СН4 -ТК СН4 0,01 – 5 % об. ТК
Сенсон-СД-7032-О2 О2 0,1 - 30% об. ЭХ
Сенсон-СД-7032-НСl НСl 0,01 – 30 мг/м3 ЭХ
Сенсон-СД-7032-Н2 -ЭХ Н2 0,1 – 4 % об. ЭХ
Сенсон-СД-7032-Н2 -ТК Н2 0,1 – 4 % об. ТК
Сенсон-СД-7032-NН3 3 0,1 – 200 мг/м3 ЭХ
Сенсон-СД-7032-NО 0,1 – 30 мг/м3 ЭХ
Сенсон-СД-7032-NО2 2 0,1 – 30 мг/м3 ЭХ

Диапазон измерения

Измеряемый компонент Диапазон измерений,
концентрация
измеряемого
 компонента
Пределы
основной
относительной
погрешности δ %
Наименование Формула
Азота диоксид NO2 от 0,01 до 10 мг/м³ ±25
от 0,1 до 30 мг/м³ ±15
от 10 до 500 мг/м³ ±10
Аммиак NH3 от 0,01 до 10 мг/м³ ±25
от 0,1 до 200 мг/м³ ±15
от 10 до 1500 мг/м³ ±10
Азота оксид NO от 0,01 до 5 мг/м³ ±25
от 0,1 до 30 мг/м³ ±15
от 10 до 1000 мг/м³ ±10
Углеводороды С2–С10 от 50 до 3000 мг/м³ ±25
от 0,05 до 1 % об. д. ±10
Этанол C2H5OH от 50 до 5000 мг/м³ ±25
Водород H2 от 0,001 до 4 % об. д. ±10
Углерода диоксид СО2 от 100 до 2000 мг/м³ ±20
от 0,01 до 5 % об. д. ±15
от 1 до 100 % об. д. ±10
Кислород O2 от 0,01 – 1 % об. д. ±10
от 0,1 до 30 % об. д. ±5
от 1 до 100 % об. д. ±1
Углерода оксид СО от 0,01 до 10 мг/м³ ±20
от 0,1 до 300 мг/м³ ±10
от10 до 3000 мг/м³ ±10
Метанол CH3OH от 0,1 до 30 мг/м³ ±20
Метан CH4 от 0,001 до 1 % об. д. ±10
от 0,01 до 5 % об. д. ±10
от 1 до 100 % об. д. ±5
Пропан C3H8 от 0,001 до 2 % об. д. ±10
Серы диоксид SO2 от 0,01 до 3 мг/м³ ±20
от 1 до 300 мг/м³ ±10
Сероводород H2S от 0,01 до 3 мг/м³ ±20
от 0,1 до 30 мг/м³ ±10
от 1 до 200 мг/м³ ±10
Формальдегид H2CO от 0,1 до 30 мг/м³ ±25
Водород хлористый HCl от 0,01 до 30 мг/м³ ±25
Хлор Cl2 от 0,01 до 3 мг/м³ ±20
от 0,1 до 30 мг/м³ ±10

Технические характеристики

Параметр Значение
Относительная погрешность измерения по горючим
и токсичным газам в нормальных условиях (δ)
см. РЭ
Материалы корпуса:
— - Пластик
Срок службы сенсоров (среднестатистический) До 3 лет
Габаритные размеры 115 × 136 × 55 мм
Масса 350 г
Периодичность поверки раз в 12 мес.
Уровень взрывозащиты 1Ex ia d IIС T4 Gb Х
Степень защиты корпуса от внешних воздействий
по ГОСТ 14254-2015 (IEC 60529:2013)
IP66
Средний срок службы ГА 10 лет
Типы сенсоров Оптические,
Полупроводниковые,
Термокаталитические,
Электрохимические
Выходные сигналы:
— аналоговый "Токовая петля 4-20 мА"
— цифровой RS-485, протокол MODBUS RTU
Давление От 84 до 120 кПа
Относительная влажность До 95%, без конденсации влаги
Температура окружающей среды –30...+50°С
Потребляемая электрическая мощность 1,3 Вт
Напряжение электропитания:
— Номинальное 24 В постоянного тока
— Диапазон 18–27 В постоянного тока
