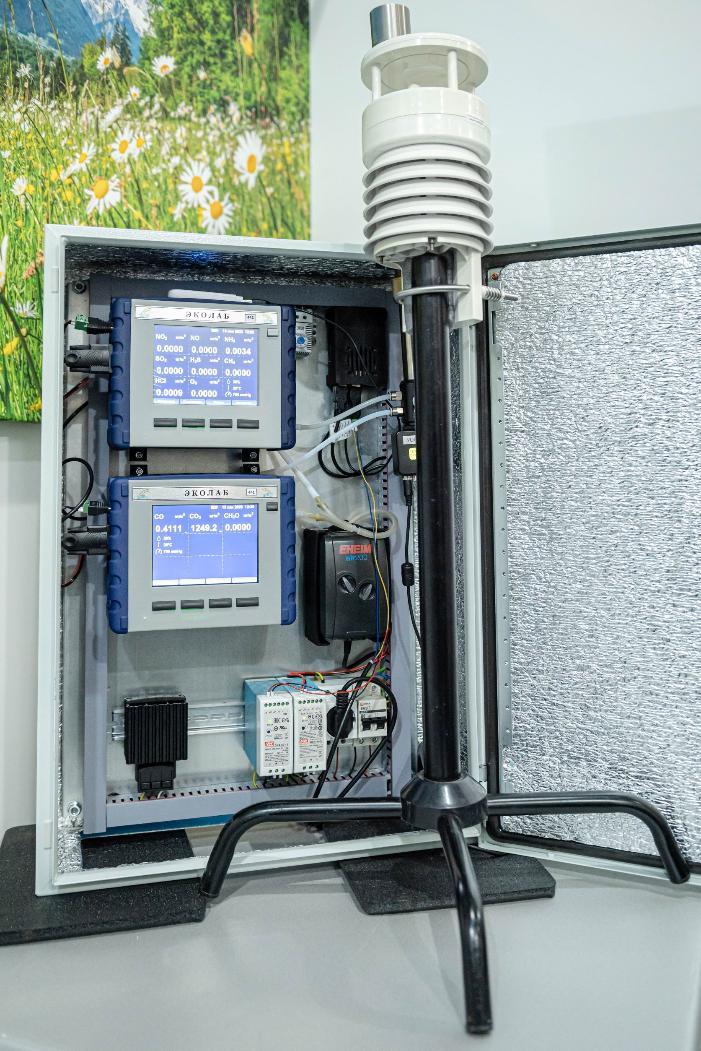

Стационарный газоанализатор "Эколаб-С"

Стационарный газоанализатор "Эколаб-С"

Назначение

Стационарный газоанализатор «Эколаб-С» (далее «Эколаб-С) представляет из себя комплекс приборов и устройств, собранный в термостатированных шкафах и предназначенный для непрерывного мониторинга загазованности окружающего воздуха, и передачи данных измерения концентраций вредных веществ и метеопараметров в базу данных на сервере в реальном времени.

Область применения – сбор данных и формирование интерфейса и сигналов для работы в составе газоаналитических систем.

«Эколаб-С» включает в себя микрокомпьютер, газоанализаторы, метеостанцию, контроллеры управления внешними устройствами автоматики, модемы 3G/LTE.

Устройство принудительного отбора и подготовки пробы «Эколаб-С» состоит из пробоотборного зонда, газового канала с местами крепления датчиков и компрессора мембранного типа. Пробоотборный зонд и устройство обогрева пробы соответствуют требованиям ФГБУ «Главной Геофизической Обсерватории им. А.И.Воейкова» и имеют экспертное заключение о пригодности к работе в составе газоанализаторов и технических средств измерений (РД 52.04.186-89 «Руководство по контролю загрязнения атмосферы»).

Степень защиты «Эколаб-С» по ГОСТ 14254-96 – IP54.

Условия эксплуатации «Эколаб-С»:

  • диапазон температуры окружающей среды – от -50o до 50o С;

  • диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.), место размещения – на высоте до 1000 м над уровнем моря;

  • верхнее значение относительной влажности окружающей среды – 100% при 40°С и более низких температурах, с конденсацией влаги;

  • производственная вибрация с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;



Технические характеристики

Электрическое питание «Эколаб-С» осуществляется от аккумулятора, заряжаемого с помощью устройства бесперебойного питания, позволяющего использовать любые стандарты электропитания.

Мощность, потребляемая «Эколаб-С» при работе, не более 100 Вт (без учёта питания внешних цепей автоматики).

Габаритные размеры «Эколаб-С» в сборе с зондом (мм), не более: высота 1500, ширина 400, глубина шкафа 250.

Масса «Эколаб-С» – не более 14 кг (без учёта шкафа гарантированного питания).

Производительность устройства отбора проб ПР37 (по воздуху): (дм3/мин), не менее:

  • при избыточном давлении на выходе 9,8 кПа (0,1 кгс/см2) –6;
  • при разрежении на входе 4,9 кПа (0,05 кгс/см2) – 6 .
 «Эколаб-С» в упаковке для транспортирования выдерживает воздействие:

а) температуры окружающей среды от –50О до +50ОС (кроме электрохимических датчиков);

б) относительной влажности окружающего воздуха до 98% при температуре 35ОС;

в) транспортной тряски с ускорением 98 м/с2, длительностью ударного импульса 16 мс, числом ударов 1000±10 для каждого направления

 Эколаб-С» соответствует требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса С по ГОСТ Р 51522.1-2011.

Электрическое сопротивление изоляции «Эколаб-С» между электрическими цепями и корпусом – не менее 40 МОм при нормальных условиях по ГОСТ Р 52931-2008.

Электрическая изоляция между электрическими цепями и корпусом «Эколаб-С» при температуре (20±5)ОС и относительной влажности до 80% выдерживает в течение 1 минуты воздействие напряжения переменного тока 1500 В (действующее значение) практически синусоидальной формы частотой 50 Гц.

Допустимый уровень звукового давления, создаваемый компрессором «Эколаб-С» при работе, не превышает 30 дБ по ГОСТ 12.1.003-83.

Средняя наработка на отказ «Эколаб-С» в условиях эксплуатации – не менее 10 000 час.

Средний полный срок службы «Эколаб-С» в условиях эксплуатации, указанных в паспорте, – не менее 2 лет.

Среднее время восстановления работоспособного состояния «Эколаб-С» – не более 2 часов.

Комплектность

Пост поставляются в комплекте, согласованном с заказчиком и соответствующим задачам и условиям эксплуатации. Пример комплектации приведён в таблице.

Таблица

Наименование

Обозначение документа

Количество

1. Шкаф газоанализа (термостатированный)





1.1. Пробоотборный зонд ПЗ ИЗ “Атмосфера”



1

1.2. Газовый канал с посадочными местами для датчиков



1

1.3. Газоанализатор «Сенсон 9001»

ТЦВА 413739.001

5

1.4. Контроллер «Сенсон К-64Ц»

ТЦВА 413741.004

1

1.5. Контроллер сбора данных (Raspberry Pi 4, модель B LPDDR4 2G/4G



1

1.6. GSM модем с SIM - картой



1

1.7. Антенна GSM



1

1.8. Побудитель расхода двухконтурный (насос)



1

1.9. Источник питания 5В



1

1.10. Источник питания 24В



1

1.11. Термометр DALLAS



1

2. Шкаф блока бесперебойного питания





2.1. Инвертор SMP 950 EI



1

2.2. Аккумулятор MNG 120Ач 12В



1

3. Метеостанция (одна на группу ПОСТОВ)

IMETEOLABS

PW 500

1

4. Эксплуатационная документация

4.1 Инструкция по эксплуатации

4.2 Методика поверки



ЕКМР 413322.001 ТО

МП 205-21-2017



1

1
