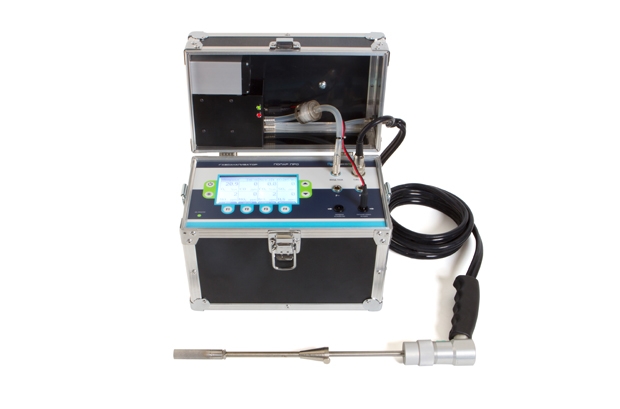

Переносной многокомпонентный газоанализатор «ПОЛАР ПРО»

Переносной многокомпонентный газоанализатор «ПОЛАР ПРО»

Назначение и область применения
  Газоанализаторы многокомпонентные «Полар про» предназначены для:
  • измерений объемной доли кислорода (О2), массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S), аммиака (NH3) и углеводородов (СН) по метану (СН4), пропану (С3Н8) или гексану (С6Н14) в отходящих газах стационарных и передвижных источников промышленных выбросов;
  • измерений или определения расчетным методом объемной доли диоксида углерода (СО2);
  •  определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NOX);
  • измерений температуры и избыточного давления (разрежения) газов;
  • измерений разности давлений газов;
  •  определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с трубками напорными модификаций НИИОГАЗ и Пито;
  •  индикации температуры окружающей среды;
  • определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива;
  • определения расчетным методом массового выброса загрязняющих веществ.

Область применения газоанализатора:
  • экологический контроль (государственный и производственный) стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ);
  • испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
  • испытания топочно-горелочных устройств с целью оптимизации режимов горения;
  • испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.

Типы контролируемых установок:
  • стационарные паровые и водогрейные котельные установки;
  • промышленные установки сжигания;
  • стационарные газотурбинные установки (ГТУ);
  • стационарные двигатели внутреннего сгорания;
  • судовые двигатели.

  Основные преимущества

Универсальность
Газоанализаторы «Полар про» могут применяться для контроля выбросов практически всех типов топливосжигающих установок (котельные, ТЭЦ, ГРЭС, ГТУ и т.д.), работающих на всех видах топлива (природный газ, мазут, уголь, дизельное топливо и т.д.) и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и прочих отраслей промышленности.

Высокая точность измерений
Благодаря наличию парных измерительных каналов СО, NO и SO2 с разными диапазонами измерений («низкого» и «высокого»), газоанализаторы «Полар про» обеспечивают высокую точность измерений (пределы допускаемой основной относительной погрешности ±(5-10) %) как при контроле «низких», так и «высоких» концентраций определяемых компонентов.

Измерение СО2, углеводородов и сверхвысоких концентраций СО
Газоанализаторы «Полар про» оснащаются высокоточным инфракрасным оптическим блоком (ИК-модулем), позволяющим измерять содержание диоксида углерода (СО2), углеводородов в пересчете на метан (СН4), пропан (С3Н8) или гексан (С6Н14) и сверхвысоких (до 15 %) концентраций оксида углерода (СО).

Определение скорости и объемного расхода газового потока
При дополнительном оснащении напорной трубкой модификации НИИОГАЗ или Пито с помощью газоанализаторов «Полар про» могут определяться скорость (м/с) и объемный расход (м3/сек) газового потока.

Расчет массового выброса
В газоанализаторах «Полар про» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).

Блок осушки газовой пробы
В состав газоанализаторов «Полар про» входит встроенный электрический блок осушки пробы, построенный на элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем.

Статистическая обработка результатов
Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторах «Полар про» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.

Память данных
Встроенная память данных газоанализаторов рассчитана для постоянного хранения 1980 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер или другие внешние устройства.

Документирование результатов
Внешний компактный ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения (считывая данные из памяти прибора).

Передача данных
Записанные в память газоанализаторов данные могут быть переданы на персональный компьютер по интерфейсу ИК и USB 2.0.

Методическое обеспечение
В комплект поставки газоанализаторов «Полар про» входит полный комплект технической документации: паспорт, руководство по эксплуатации и методика поверки, разработанные и утвержденные в установленном порядке.

Принадлежности и аксессуары
По желанию заказчика приборы могут комплектоваться пробоотборными зондами и напорными трубками модификаций НИИОГАЗ (от 500 до 2500) и Пито (от 500 до 2000 мм), а также дополнительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить газовые смеси в баллонах под давлением, предназначенные для

  Стандартные исполнения
Газоанализаторы «Полар про» выпускаются в нескольких стандартных исполнениях, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений.
Примечания:
  • Исполнение прибора по перечню определяемых компонентов и диапазонам измерений согласовывается с каждым конкретным заказчиком на этапе оформления заказа в зависимости от характеристик его измерительных задач.
  • В процессе эксплуатации газоанализаторов во время прохождения приборами сервисного обслуживания и поверки на предприятии-изготовителе имеется возможность изменения исполнения газоанализатора путем дополнительной установки/демонтажа измерительных датчиков и перекалибровки прибора по газовым смесям с изменением диапазонов измерений.

  Стандартные исполнения по перечню определяемых компонентов
Стандартные исполнения газоанализаторов «Полар про» по перечню определяемых компонентов:
Исполнение Количество
измерительных каналов
Определяемые
компоненты
измеряемые рассчитываемые
с помощью
электрохимических
датчиков
с помощью оптических
ИК-датчиков
с помощью оптического
ИК-модуля
8 8 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс СО2-NOX
9.1 9 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S СО2-NOX
9.2 9 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс СО2 NOX
9.3 9 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс СН СО2-NOX
10.1 10 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс СО2-СН NOX
10.2 10 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S СО2 NOX
10.3 10 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S СН СО2-NOX
10.4 10 О2-СОниз-NOниз-NO2-SO2 низ-NOвыс-SO2 выс СО2-СН-
СО выс (15 %)
NOX
11.1 11 О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S СО2-СН NOX
11.2 11 О2-СОниз-NOниз-NO2-SO2 низ-NOвыс-SO2 выс-H2S СО2-СН-
СО выс (15 %)
NOX
Примечание - Градуировка канала измерений углеводородов (СН)
выполняется по метану (СН4), пропану (С3Н8) или гексану (С6Н14).
Градуировочный компонент определяется при заказе газоанализатора.

  Стандартные исполнения по диапазонам измерений
Стандартные исполнения газоанализаторов «Полар про» по диапазонам измерений:
Исполнение Измерительный канал, диапазон измерений, мг/м3
О2 СО NO NO2 SO2 H2S
1 0–25 %
об.  д.
0–500 и
0–5000 *
0–400 и
0–2000
0–100 0–300 и
0–5000
0–500
2 0–500 и
0–5000 *
0–400 и
0–2000
0–500 0–300 и
0–5000
0–500
3 0–500 и
0–5000 *
0–400 и
0–2000
0–500 0–300 и
0–15000
0–1000
4 0–500 и
0–5000 *
0–400 и
0–4000
0–500 0–300 и
0–5000
0–500
5 0–500 и
0–5000 *
0–400 и
0–4000
0–1000 0–300 и
0–5000
0–500
6 0–500 и
​0–5000 *
0–400 и
​0–4000
0–500 0–300 и
0–15000
0–1000
7 0–500 и
0–5000 *
0–400 и
​0–4000
0–1000 0–300 и
0–15000
0–1000
8 0–500 и
0–12500 *
0–400 и
​0–4000
0–500 0–300 и
0–5000
0–500
9 0–500 и
0–12500 *
0–400 и
​0–4000
0–1000 0–300 и
0–5000
0–1000
10 0–500 и
​0–12500 *
0–400 и
0–5500
0–1000 0–300 и
0–15000
0–1000
11 0–500 и
0–50 г/м3
0–400 и
​0–4000
0–1000 0–300 и
0–15000
0–1000
12 0–500 и
0–50 г/м3
0–400 и
​0–5500
0–1000 0–300 и
0–15000
0–1000
13 0–500 и
0–100 г/м3
0–400 и
​0–4000
0–1000 0–300 и
0–15000
0–1000
14 0–500 и
0–100 г/м3
0–400 и
0–5500
0–1000 0–300 и
0–15000
0–1000
15 0–500 и
0–15 % об. д.
0–400 и
​0–4000
0–1000 0–300 и
0–15000
0–1000
16 0–500 и
0–15 % об. д.
0–400 и
​0–5500
0–1000 0–300 и
0–15000
0–1000
Примечания:
1.     Для диапазонов измерений по каналу СО, отмеченных знаком «*»,
возможна установка датчика СО с компенсацией по водороду (Н2), что
особо оговаривается заказчиком на этапе оформления заказа.
Максимальное компенсируемое содержание H2 – 0,2 % об. д.
2.     Диапазоны измерений по каналам СО2 и СН не зависят от
указанных в таблице исполнений и согласовываются с заказчиком
дополнительно на этапе оформления заказа.

  Основные метрологические характеристики
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений содержания газовых компонентов:
Определяемый
компонент
Диапазон
измерений
содержания
определяемого компонента
Пределы допускаемой
основной погрешности
(на участке диапазона измерений)
абсолютной относительной
Кислород (O2) от 0 до 25 % об.  доли ±0,2 % об.  доли
Оксид углерода (CO) от 0 до 500 мг/м3 ±2,5 мг/м3
(от 0 до 50 мг/м3 включ.)
±5 %
(св. 50 до 500 мг/м3)
от 0 до 5000 мг/м3 ±6 мг/м3
(от 0 до 120 мг/м3 включ.)
±5 %
(св. 120 до 5000 мг/м3)
от 0 до 12500 мг/м3 ±12 мг/м3
(от 0 до 240 мг/м3 включ.)
±5 %
(св. 240 до 12500 мг/м3)
от 0 до 50 г/м3 ±0,06 г/м3
(от 0 до 1,2 г/м3 включ.)
±5 %
(св. 1,2 до 50 г/м3)
от 0 до 100 г/м3 ±0,12 г/м3
(от 0 до 2,4 г/м3 включ.)
±5 %
(св. 2,4 до 100 г/м3)
от 0 до 15 % об.  доли
(ИК-модуль)
±0,02 % об.  доли
(от 0 до 0,4 % об.  доли включ.)
±5 %
(св. 0,4 до 15 % об.  доли)
Оксид азота (NO) от 0 до 400 мг/м3 ±3 мг/м3
(от 0 до 60 мг/м3 включ.)
±5 %
(св. 60 до 400 мг/м3)
от 0 до 2000 мг/м3 ±5 мг/м3
(от 0 до 100 мг/м3 включ.)
±5 %
(св. 100 до 2000 мг/м3)
от 0 до 4000 мг/м3 ±10 мг/м3
(от 0 до 200 мг/м3 включ.)
±5 %
(св. 200 до 4000 мг/м3)
от 0 до 5500 мг/м3 ±15 мг/м3
(от 0 до 150 мг/м3 включ.)
±10 %
(св. 150 до 5500 мг/м3)
Диоксид азота (NO2) от 0 до 100 мг/м3 ±4 мг/м3
(от 0 до 80 мг/м3 включ.)
±5 %
(св. 80 до 100 мг/м3)
от 0 до 500 мг/м3 ±6 мг/м3
(от 0 до 120 мг/м3 включ.)
±5 %
(св. 120 до 500 мг/м3)
от 0 до 1000 мг/м3 ±10 мг/м3
(от 0 до 200 мг/м3 включ.)
±5 %
(св. 200 до 1000 мг/м3)
Сумма оксидов азота (NOX)
(по расчету) в пересчете на NO2
от 0 до 700 мг/м3
(для каналов:
NO от 0 до 400 мг/м3
NO2 от 0 до 100 мг/м3)
±5 мг/м3
(от 0 до 70 мг/м3 включ.)
±7 %
(св. 70 до 700 мг/м3)
от 0 до 1100 мг/м3
(для каналов:
NO от 0 до 400 мг/м3
NO2 от 0 до 500 мг/м3)
±7 мг/м3
(от 0 до 100 мг/м3 включ.)
±7 %
(св. 100 до 1100 мг/м3)
от 0 до 1600 мг/м3
(для каналов:
NO от 0 до 400 мг/м3
NO2 от 0 до 1000 мг/м3)
±10 мг/м3
(от 0 до 140 мг/м3 включ.)
±7 %
(св. 140 до 1600 мг/м3)
от 0 до 3150 мг/м3
(для каналов:
NO от 0 до 2000 мг/м3
NO2 от 0 до 100 мг/м3)
±7 мг/м3
(от 0 до 100 мг/м3 включ.)
±7 %
(св. 100 до 3150 мг/м3)
от 0 до 3550 мг/м3
(для каналов:
NO от 0 до 2000 мг/м3
NO2 от 0 до 500 мг/м3)
±8 мг/м3
(от 0 до 115 мг/м3 включ.)
±7 %
(св. 115 до 3550 мг/м3)
от 0 до 6600 мг/м3
(для каналов:
NO от 0 до 4000 мг/м3
NO2 от 0 до 500 мг/м3)
±12 мг/м3
(от 0 до 170 мг/м3 включ.)
±7 %
(св. 170 до 6600 мг/м3)
от 0 до 7100 мг/м3
(для каналов:
NO от 0 до 4000 мг/м3
NO2 от 0 до 1000 мг/м3)
±15 мг/м3
(от 0 до 215 мг/м3 включ.)
±7 %
(св. 215 до 7100 мг/м3)
от 0 до 9400 мг/м3
(для каналов:
NO от 0 до 5500 мг/м3
NO2 от 0 до 1000 мг/м3)
±18 мг/м3
(от 0 до 150 мг/м3 включ.)
±12 %
(св. 150 до 9400 мг/м3)
см. Примечание 1 не нормированы
Сернистый ангидрид (SO2) от 0 до 300 мг/м3 ±6 мг/м3
(от 0 до 120 мг/м3 включ.)
±5 %
(св. 120 до 300 мг/м3)
от 0 до 5000 мг/м3 ±15 мг/м3
(от 0 до 300 мг/м3 включ.)
±5 %
(св. 300 до 5000 мг/м3)
от 0 до 15000 мг/м3 ±25 мг/м3
(от 0 до 500 мг/м3 включ.)
±5 %
(св. 500 до 15000 мг/м3)
Сероводород (H2S) от 0 до 500 мг/м3 ±5 мг/м3
(от 0 до 100 мг/м3 включ.)
±5 %
(св. 100 до 500 мг/м3)
от 0 до 1000 мг/м3 ±10 мг/м3
(от 0 до 200 мг/м3 включ.)
±5 %
(св. 200 до 1000 мг/м3)
Диоксид углерода
(CO2)
от 0 до 20 % об.  доли
(ИК-датчик)
±0,5 % об.  доли
(от 0 до 5 % об.  доли включ.)
±10 %
(св. 5 до 20 % об.  доли)
от 0 до 30 % об.  доли
(ИК-датчик)
±0,75 % об.  доли
(от 0 до 7,5 % об.  доли включ.)
±10 %
(св. 7,5 до 30 % об.  доли)
от 0 до 30 % об.  доли
(ИК-модуль)
±0,3 % об.  доли
(от 0 до 6 % об.  доли включ.)
±5 %
(св. 6 до 30 % об.  доли)
от 0 до 60 % об.  доли
(ИК-датчик)
±1,5 % об.  доли
(от 0 до 15 % об.  доли включ.)
±10 %
(св. 15 до 60 % об.  доли)
от 0 до 100 % об.  доли
(ИК-датчик)
±2,5 % об.  доли
(от 0 до 25 % об.  доли включ.)
±10 %
(св. 25 до 100 % об.  доли)
см. Примечание 2 не нормированы
Углеводороды
по метану (СН4)
от 0 до 5 % об.  доли
(ИК-датчик)
±0,1 % об.  доли
(от 0 до 1,0 % об. доли включ.)
±10 %
(св. 1,0 до 5 % об.  доли)
от 0 до 20 % об.  доли
(ИК-датчик)
±0,4 % об.  доли
(от 0 до 4 % об. доли включ.)
±10 %
(св. 4 до 20 % об.  доли)
от 0 до 100 % об.  доли
(ИК-датчик)
±1,0 % об.  доли
(от 0 до 10 % об. доли включ.)
±10 %
(св. 10 до 100 % об.  доли)
Углеводороды
по пропану (С3Н8)
от 0 до 10000 млн-1
(ИК-модуль)
±5 млн-1
(от 0 до 100 млн-1 включ.)
±5 %
(св. 100 до 10000 млн-1)
от 0 до 2,0 % об.  доли
(ИК-датчик)
±0,04 % об.  доли
(от 0 до 0,4 % об. доли включ.)
±10 %
св. 0,4 до 2,0 % об. доли)
Углеводороды
по гексану (С6Н14)
от 0 до 5000 млн-1
(ИК-модуль)
±5 млн-1
(от 0 до 100 млн-1 включ.)
±5 %
(св. 100 до 5000 млн-1)
от 0 до 1,0 % об.  доли
(ИК-датчик)
±0,02 % об.  доли
(от 0 до 0,2 % об.  доли включ.)
±10 %
(св. 0,2 до 1,0 % об.  доли)
Примечания:
1.     Метрологические характеристики, указанные для канала NOХ, действительны
только при наличии в газоанализаторе каналов измерения NO и NO2. В случае,
если в приборе установлен только датчик NO, либо датчик NO2 неисправен,
характеристики по каналу NOХ не нормированы (работа в режиме индикатора).
2.     Метрологические характеристики, указанные для канала СО2, действительны
только при наличии в газоанализаторе датчика СО2. В случае, если в приборе
отсутствует датчик СО2, характеристики по каналу СО2 не нормированы, так как
определение диоксида углерода проводится в данном случае расчетным методом
(работа в режиме индикатора).
3.     Метрологические характеристики газоанализаторов модели «Полар про»,
в которых установлено по два измерительных канала СО, NO и SO2 («низких» и
«высоких» концентраций), по каналам СО, NO, SO2 и NOX зависят от того, какие
измерительные каналы СО, NO и SO2 используются в текущий момент измерений.
4.     Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3)
проводится с приведением к нормальным условиям: температура 0 оС, атмосферное давление 101,3 кПа.

  Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений физических параметров газов:
Определяемый
параметр
Диапазон
измерений
Пределы допускаемой
основной погрешности
(на участке диапазона измерений)
абсолютной относительной
Температура газов от -20 до +800 °С ±2 °С
(от -20 до +200 °С включ.)
±1 %
(св. +200 до +800 °С)
от -20 до +1100 °С ±2 °С
(от -20 до +200 °С включ.)
±1 %
(св. +200 до +1100 °С)
Избыточное давление (разрежение) газов от -50 до +50 гПа ±0,2 гПа
Разность давлений газов от 0 до 20 гПа ±0,015 гПа
(от 0 до 1 гПа включ.)
±(0,01+0,005·Р) гПа
(св. 1 до 20 гПа)
Расчетные параметры скорость и объемный расход газового потока,
массовый выброс ЗВ, коэфф. избытка воздуха (альфа),
коэфф. потерь тепла, КПД сгорания топлива
Примечание - Р - измеренное значение разности давлений газов, гПа.



Технические характеристики
Техническая
характеристика
Значение
Исполнение общепромышленное невзрывозащищенное
Электропитание от встроенной Li-ion аккумуляторной батареи номинальным
напряжением 12,6 В и емкостью 8,8 А·ч или 17,6 А·ч, либо от
однофазной сети переменного тока напряжением (220±22) В и
частотой (50±1) Гц через внешний блок питания, входящий в
комплект поставки
Способ отбора газовой пробы принудительный, с помощью встроенного побудителя расхода
производительностью 2,0 дм3/мин
Время непрерывной работы
без подзарядки аккумуляторной батареи
не менее 8 ч
Время заряда аккумуляторной батареи не более 10 ч
Дисплей LСD графический дисплей, с подсветкой, с разрешением 240х128 пикселей
Память результатов встроенная, емкость 99 блоков (1980 записей)
Печать результатов внешний компактный ИК-термопринтер
Вывод результатов на ПК интерфейс USB 2.0
Габаритные размеры (ДхВхШ) не более 292х268х182 мм
Масса не более 7 кг (в базовом комплекте - не более 10,5 кг)
Диапазон рабочих температур от 0 до 45 °С




← Назад в раздел
