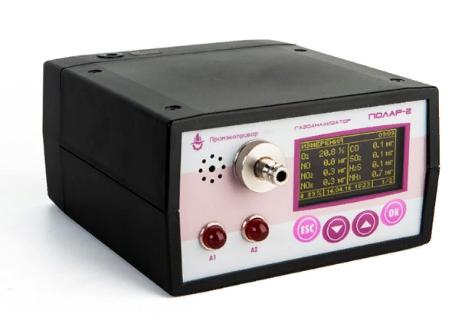

Переносной многокомпонентный газоанализатор «ПОЛАР-2»

Переносной многокомпонентный газоанализатор «ПОЛАР-2»

Назначение и область применения
  Газоанализаторы многокомпонентные «Полар-2» предназначены для:
  • измерений объемной доли кислорода (О2) и диоксида углерода (СО2), массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S), аммиака (NH3), углеводородов (СН) по метану (СН4), пропану (С3Н8) или гексану (С6Н14) и летучих органических соединений (ЛОС) по изобутилену (i-С4Н8) в воздухе рабочей зоны;
  • определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NOX);
  • выдачи звуковой и световой сигнализации при превышении измеряемой величиной установленных пороговых значений.

    Область применения газоанализатора:
  • контроль недостатка (избытка) кислорода в воздухе рабочей зоны;
  • контроль содержания горючих и взрывоопасных газов и паров в производственных помещениях, на открытых пространствах и в замкнутых объемах (подземные сооружения и коммуникации, резервуары и цистерны для хранения и транспортировки нефтепродуктов и т.д.);
  • контроль содержания вредных веществ в воздухе рабочей зоны на уровне предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при значительном превышении ПДК при аварийных ситуациях в целях обеспечения безопасности персонала;
  • определение содержания вредных веществ при аттестации рабочих мест и аналитическом контроле воздуха рабочей зоны.
  Основные преимущества

Высокая точность измерений
Благодаря использованию в газоанализаторах «Полар-2» датчиков с высокой чувствительностью, измерение концентраций определяемых компонентов выполняется с максимально возможной для электрохимического метода точностью (пределы допускаемой основной относительной погрешности ±5-10 %).

Взрывозащищенное исполнение
Для эксплуатации во взрывоопасных зонах выпускаются специальные модификации газоанализаторов - «Полар-2 Ex» и «Полар-2 Ex Т», выполненные во взрывозащищенном исполнении.

Обогреваемый корпус
Для выполнения измерений при отрицательных температурах воздуха выпускаются специальные модификации газоанализаторов - «Полар Т» и «Полар Ех Т», имеющие встроенные элементы обогрева корпуса и морозостойкий OLED дисплей, обеспечивающие полноценную эксплуатацию приборов при температуре окружающей среды до минус 40 °С.

Измерение СО2 и углеводородов
Газоанализаторы «Полар-2» могут оснащаться инфракрасными оптическими датчиками, позволяющими измерять содержание диоксида углерода (СО2) и углеводородов в пересчете на метан (СН4), пропан (С3Н8) или гексан (С6Н14).

Сигнализация
Газоанализаторы «Полар-2» оснащены устройствами звуковой и световой сигнализации, которые срабатывают при превышении концентрацией контролируемого компонента установленных пороговых значений.

Статистическая обработка результатов
Для соблюдения требований по представлению результатов при аналитическом контроле в газоанализаторах «Полар-2» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.

Память данных
Встроенная память данных газоанализаторов рассчитана для постоянного хранения 990 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер или другие внешние устройства.

Документирование результатов
Внешний компактный ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.

Передача данных
Записанные в память газоанализаторов данные могут быть переданы на персональный компьютер или другие внешние устройства по USB 2.0 и WiFi (опция) интерфейсам.

Длительное время работы
Время работы газоанализаторов составляет не менее 20 часов (при включенном насосе) при температуре окружающей среды не ниже +5°C.

Техническая документация
В комплект поставки газоанализаторов «Полар-2» входит полный комплект технической документации: паспорт, руководство по эксплуатации и методика поверки, разработанные и утвержденные в установленном порядке.

Принадлежности и аксессуары
По желанию заказчика приборы могут комплектоваться телескопическим пробоотборным зондом и запасными полотнами для внешнего фильтра очистки пробы.
В комплект поставки могут также входить градуировочные смеси в баллонах под давлением, предназначенные для периодической градуировки (коррекции показаний) газоанализатора в процессе эксплуатации.

  Базовые модификации
Газоанализаторы «Полар-2» выпускаются в четырех модификациях, отличающихся друг от друга диапазоном эксплуатации по температуре окружающей среды и исполнением в части взрывозащиты:
Модель
газоанализатора
Модификация Допускаемая
температура
окружающей
среды, °С
Исполнение
в части взрывозащиты
«Полар-2» «Полар-2» от 0 до +45 общепромышленное
невзрывозащищенное
«Полар-2 Т» от -40 до +45
«Полар-2 Ех» от 0 до +45 взрывозащищенное
«Полар-2 Ех Т» от -40 до +45

  Стандартные исполнения по перечню определяемых компонентов
Газоанализаторы «Полар-2» выпускаются в различных стандартных исполнениях, отличающихся друг от друга перечнем определяемых компонентов:
Исполнение Количество
измерительных
каналов
Состав измерительных каналов Возможность
установки
расчетного
канала NOX4)
1.1 1 1 измерительный канал с ЭХД 1) (далее - 1хЭХД)
1.2 1 1 измерительный канал с ИКД 2) (далее - 1хИКД)
1.3 1 Измерительный канал с ФИД 3) (далее - ФИД)
2.1 2 2хЭХД +
2.2 2 1хЭХД, 1хИКД
2.3 2 1хЭХД, ФИД
2.4 2 2хИКД
2.5 2 1хИКД, ФИД
3.1 3 3хЭХД +
3.2 3 2хЭХД, 1хИКД +
3.3 3 2хЭХД, ФИД +
3.4 3 1хЭХД, 2хИКД
3.5 3 1хЭХД, 1хИКД, ФИД
3.6 3 2хИКД, ФИД
4.1 4 4хЭХД +
4.2 4 3хЭХД, 1хИКД +
4.3 4 3хЭХД, ФИД +
4.4 4 2хЭХД, 2хИКД +
4.5 4 2хЭХД, 1хИКД, ФИД +
4.6 4 1хЭХД, 2хИКД, ФИД
5.1 5 5хЭХД +
5.2 5 4хЭХД, 1хИКД +
5.3 5 4хЭХД, ФИД +
5.4 5 3хЭХД, 2хИКД +
5.5 5 3хЭХД, 1хИКД, ФИД +
5.6 5 2хЭХД, 2хИКД, ФИД +
6.1 6 6хЭХД +
6.2 6 5хЭХД, 1хИКД +
6.3 6 5хЭХД, ФИД +
6.4 6 4хЭХД, 2хИКД +
6.5 6 4хЭХД, 1хИКД, ФИД +
6.6 6 3хЭХД, 2хИКД, ФИД +
7.1 7 7хЭХД +
7.2 7 6хЭХД, 1хИКД +
7.3 7 6хЭХД, ФИД +
7.4 7 5хЭХД, 2хИКД +
7.5 7 5хЭХД, 1хИКД, ФИД +
7.6 7 4хЭХД, 2хИКД, ФИД +
8.1 8 7хЭХД, 1хИКД +
8.2 8 7хЭХД, ФИД +
8.3 8 6хЭХД, 2хИКД +
8.4 8 6хЭХД, 1хИКД, ФИД +
8.5 8 4хЭХД, 2хИКД, ФИД +
9.1 9 7хЭХД, 2хИКД +
9.2 9 7хЭХД, 1хИКД, ФИД +
9.3 9 6хЭХД, 2хИКД, ФИД +
10 10 7хЭХД, 2хИКД, ФИД +
Примечания:
1) ЭХД – измерительный канал с электрохимическим датчиком – любой
из измерительных каналов О2, СО, NO, NO2, SO2, H2S, NH3.
2) ИКД – измерительный канал с инфракрасным оптическим датчиком – любой
из измерительных каналов СН (градуировка по СН4), СН (градуировка по С3Н8),
СН (градуировка по С6Н14), СО2.
3) ФИД – измерительный канал с фотоионизационным датчиком, предназначенный
для измерений легколетучих органических соединений (ЛОС). Градуировка канала ЛОС
выполняется по изобутилену (2-метилпропен, i- С4Н8).
4) Только при наличии в газоанализаторе каналов NO и NO2.


Примечания:
  • Исполнение прибора по перечню определяемых компонентов согласовывается с каждым конкретным заказчиком на этапе оформления заказа в зависимости от характеристик его измерительных задач.
  • В процессе эксплуатации газоанализаторов, во время прохождения приборами технического обслуживания и поверки на предприятии-изготовителе, имеется возможность изменения исполнения газоанализатора путем дополнительной установки (демонтажа) измерительных датчиков.


  Основные метрологические характеристики
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов:
Определяемый
компонент
Диапазон
измерений
содержания
определяемого компонента
Пределы
допускаемой
основной
погрешности
(на участке
диапазона
измерений)
абсолютной относительной
Кислород (О2) от 0 до 25 % об.  доли ±0,2 % об.  доли
Оксид углерода (СО) от 0 до 200 мг/м3 ±1,0 мг/м3
(от 0 до 20 мг/м3 включ.)
±5 %
(св. 20 до 200 мг/м3)
Оксид азота (NO) от 0 до 50 мг/м3 ±0,5 мг/м3
(от 0 до 5 мг/м3 включ.)
±10 %
(св. 5 до 50 мг/м3)
Диоксид азота (NO2) от 0 до 20 мг/м3 ±0,2 мг/м3
(от 0 до 2,0 мг/м3 включ.)
±10 %
(св. 2,0 до 20 мг/м3)
Сумма оксидов азота (NOX)
(по расчету) в пересчете на NO2
от 0 до 100 мг/м3 ±0,6 мг/м3
(от 0 до 4 мг/м3 включ.)
±15 %
(св. 4 до 100 мг/м3)
Сернистый ангидрид (SO2) от 0 до 100 мг/м3 ±1,0 мг/м3
(от 0 до 10 мг/м3 включ.)
±10 %
(св. 10 до 100 мг/м3)
Сероводород (H2S) от 0 до 100 мг/м3 ±1,0 мг/м3
(от 0 до 10 мг/м3 включ.)
±10 %
(св. 10 до 100 мг/м3)
Аммиак (NH3) от 0 до 100 мг/м3 ±2,0 мг/м3
(от 0 до 10 мг/м3 включ.)
±20 %
(св. 10 до 100 мг/м3)
от 0 до 1000 мг/м3 ±20 мг/м3
(от 0 до 200 мг/м3 включ.)
±10 %
(св. 200 до 1000 мг/м3)
Диоксид
углерода (СО2)
от 0 до 5 % об.  доли
(ИК-датчик)
±0,1 % об.  доли
(от 0 до 1,0 % об.  доли включ.)
±10 %
(св. 1,0 до 5 % об.
доли)
от 0 до 20 % об.  доли
(ИК-датчик)
±0,5 % об.  доли
(от 0 до 5 % об.  доли включ.)
±10 %
(св. 5 до 20 % об.
доли)
от 0 до 30 % об.  доли
(ИК-датчик)
±0,75 % об.  доли
(от 0 до 7,5 % об.  доли включ.)
±10 %
(св. 7,5 до 30 % об.
доли)
от 0 до 60 % об.  доли
(ИК-датчик)
±1,5 % об.  доли
(от 0 до 15 % об.  доли включ.)
±10 %
(св. 15 до 60 % об.
доли)
от 0 до 100 % об.  доли
(ИК-датчик)
±2,5 % об.  доли
(от 0 до 25 % об.  доли включ.)
±10 %
(св. 25 до 100 % об.  доли)
Углеводороды
по метану (СН4)
от 0 до 5 % об.  доли
(ИК-датчик)
±0,1 % об.  доли
(от 0 до 1,0 % об.  доли включ.)
±10 %
(св. 1,0 до 5 % об.
доли)
от 0 до 20 % об.  доли
(ИК-датчик)
±0,4 % об.  доли
(от 0 до 4 % об.  доли включ.)
±10 %
(св. 4 до 20 % об.
доли)
от 0 до 100 % об.  доли
(ИК-датчик)
±1,0 % об.  доли
(от 0 до 10 % об.  доли включ.)
±10 %
(св. 10 до 100 % об.  доли)
Углеводороды
по пропану (С3Н8)
от 0 до 2,0 % об.  доли
(ИК-датчик)
±0,04 % об.  доли
(от 0 до 0,4 % об.  доли включ.)
±10 %
(св. 0,4 до 2,0 % об.  доли)
Углеводороды
по гексану (С6Н14)
от 0 до 1,0 % об.  доли
(ИК-датчик)
±0,02 % об.  доли
(от 0 до 0,2 % об.  доли включ.)
±10 %
(св. 0,2 до 1,0 % об.  доли)
ЛОС по изобутилену
(2-метилпропен,
i-С4Н8)
От 0 до 3500 мг/м3
(ФИД)
±20 мг/м3
(от 0 до 100 мг/м3 включ.)
±20 %
(св. 100 до 3500 мг/м3)
Примечания:
1. Метрологические характеристики, указанные для канала NOХ, действительны
только при наличии в газоанализаторе каналов измерения NO и NO2.
2. Метрологические характеристики, указанные для канала измерений легколетучих
органических соединений (ЛОС), действительны при загазованности анализируемого
воздуха только изобутиленом. При контроле суммарного содержания ЛОС (газов и паров жидкостей)
пределы допускаемой основной погрешности не нормированы (работа в режиме индикатора).
3. Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится в
соответствии с требованиями ГОСТ 12.1.005-88 с приведением к условиям: температура 20 оС,
атмосферное давление 101,3 кПа.
4. Пересчет объемной доли (%) в довзрывоопасную концентрацию компонента (% НКПР)
проводится в соответствии с требованиями ГОСТ Р МЭК 60079-20-1-2011: 100 % НКПР СН4 = 4,4 % об.  доли;
100 % НКПР С3Н8 = 1,7 % об.  доли; 100 % НКПР С6Н14 = 1,0 % об.  доли.



Технические характеристики
Техническая
характеристика
Значение
Исполнение общепромышленное невзрывозащищенное (модификации «Полар-2» и «Полар-2 Т»)
взрывозащищенное (модификации «Полар-2 Ех» и «Полар-2 Ех Т»)
Маркировка
взрывозащиты
1Ex ib IIC T4 Gb X (исполнения без оптических датчиков)
1Ex d ib IIC T4 Gb X (исполнения с оптическими датчиками)
Электропитание от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и
емкостью 4,4 А·ч,
либо от однофазной сети переменного тока напряжением (220±22) В и частотой (50±1) Гц
через внешний блок питания, входящий в комплект поставки
Способ отбора
газовой пробы
принудительный, с помощью встроенного побудителя расхода
производительностью 0,8 дм3/мин
Сигнализация звуковая (>80 dB) и световая, 2 порога срабатывания по каждому каналу измерений
Время непрерывной работы
без подзарядки аккумуляторной батареи
не менее 20 ч (при температуре окружающей среды не ниже +5 °C)
Время заряда аккумуляторной батареи не более 5 ч
Дисплей LCD или OLED графический дисплей с разрешением 128х64 пикселя
Память результатов встроенная, емкость 99 блоков (990 записей)
Печать результатов внешний компактный ИК-термопринтер
Вывод результатов на ПК интерфейс USB 2.0
Безпроводной интерфейс (опция) Wi-Fi (кроме модификаций «Полар-2 Ех» и «Полар-2 Ех Т»)
Габаритные размеры (ДхВхШ) не более 149х172х80 мм
Масса не более 1,5 кг (в базовом комплекте - не более 4,5 кг)
Диапазон рабочих температур от 0 до +45 °С (модификации «Полар-2» и «Полар-2 Ех»)
от -40 до +45 °С (модификации «Полар-2 Т» и «Полар-2 Ех Т»)
