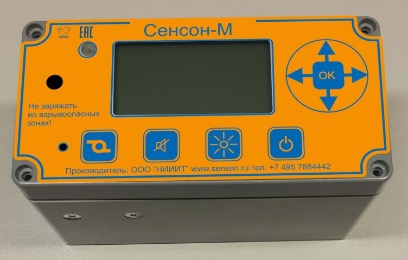

Мультигазовый переносной газоанализатор "Cенсон" исполнения М
Переносной прибор "Сенсон-М" предназначен для мониторинга атмосферного воздуха и технологических сред посредством измерения и цифровой индикации на дисплее содержания кислорода, токсичных и горючих газов с выдачей свето- вого и звукового сигналов при достижении порогового уровня концентрации. при- бор может запоминать результаты измерений в сменной карте энергонезависимой памяти с последующей передачей их на компьютер для хранения и обработки.
Область применения приборов – промышленные зоны предприятий, рабочие места, колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы и стоки, тепловые и телефонные сети, ТЭК, туннели, цистерны, трюмы и другие помещения или технологические установки, где недостаток кислорода или наличие горючих и токсичных газов создают опасность взрыва или представляют угрозу здоровью персонала.
Для конкретных областей применения – экологического, технологического, научного - предусмотрены специализированные модели "Сенсон-М". они имеют конструктивные отличия, связанные с особенностями условий работы (табл.1).
Все модели газоанализатор "Сенсон-М" выпускаются в виде малогабаритного носимого прибора.
В базовой модели для работы в труднодоступных местах предусмотрена система принудительной подачи воздуха с помощью встроенного микронасоса и штуцер для присоединения пробоотборных зондов.
Для модели экологического назначения пробоотборные устройства не предусматриваются, отбор пробы анализируемого воздуха производится только в месте расположения прибора.
Технологические приборы имеют герметичную проходную камеру со штуцерами ввода и вывода.
В зависимости от типа и количества установленных газочувствительных сенсо- ров в прибор, газоанализатор способен одновременно контролировать и индицировать на экране дисплея концентрации от 1 до 6 газов из перечня в табл.2. Диапазон измерения в базовых моделях выбирается согласно табл.1. при заказе диапазон измерения может быть изменен в пределах границ, указанных в табл.1.
Возможна индикация концентрации в других единицах измерения (ppm,% НКПР).
Табл.1. Варианты конструктивного исполнения газоанализатора "Сенсон-М"
| Модель |
Описание |
| 3005 | Базовая модель с принудительной подачей газа с помощью насоса через пробоотборные зонды. применяется для контроля колодцев, цистерн, трюмов, для поиска утечек из трубопроводов |
| 3006 | Экологическая модель. использование пробоотборных зондов невозможно. применяется для анализа неустойчивых либо агрессивных газов (HCl, Cl2, NO2 и др.) |
| 3007 |
Технологическая модель. В отличие от базовой модели имеется не только входной, но и выходной штуцер для сброса газа после анализа в дренаж или для его возврата в среду оборудования |
| 3008 | Гибридная модель. для части сенсоров реализован диффузный режим пробоотбора, для других - принудительный режим, через насос |
|
3012 |
Стационарная модель. отличия от переносных моделей: - конструкция корпуса позволяет крепить прибор к оборудованию объекта; - питание возможно как от внешней сети постоянного тока, так и от внутреннего аккумулятора, который выполняет роль резервного источника питания; - штыревой разъем зарядки аккумулятора заменен на разъем питания с резьбовой фиксацией; - предусмотрен выходной штуцер, аналогично технологической модели |
Таблица 2. Диапазоны измерений и пределы основной относительной погрешности газоанализаторов "Сенсон-М"
|
Измеряемый компонент |
Диапазон измерений, концентрация измеряемого компонента |
Пределы основной относительной погрешности δ, % |
код для заказа (G) |
|
Азота диоксид (NO2) |
0,1–30 мг/м3 |
±15 |
NO2 |
|
Азота оксид (NO) |
0,1–30 мг/м3 |
±15 |
NO |
|
Аммиак (NH3) |
0,1–200 мг/м3 |
±15 |
NH3 |
|
Водород (H2) |
0,01–4 об. доля, % |
±10 |
H2 |
|
Водород хлористый (HCl) |
0,01–30 мг/м3 |
±25 |
HCl |
|
Гелий (He) |
1–100 об. доля, % |
±20 |
He |
|
Кислород (O2) |
0,1–30 об. доля, % |
±5 |
O2 |
|
Метан (CH4) |
0,01–5 об. доля, % |
±10 |
CH4 |
|
Метанол (CH3OH) |
0,1–30 мг/м3 |
±20 |
CH3OH |
|
пропан (C3H8) |
0,001–2 об. доля, % |
±10 |
C3H8 |
|
сероводород (H2S) |
0,1–30 мг/м3 |
±10 |
H2S |
|
серы диоксид (SO2) |
1–30 мг/м3 |
±10 |
SO2 |
|
углеводороды (с2–с10) |
0,05–1 об. доля, % |
±10 |
CH |
|
углерода диоксид (со2) |
0,01–5 об. доля, % |
±15 |
CO2 |
|
углерода оксид (CO) |
0,1–300 мг/м3 |
±10 |
CO |
|
формальдегид (H2CO) |
0,1–30 мг/м3 |
±25 |
H2CO |
|
хлор (Cl2) |
0,1–30 мг/м3 |
±10 |
Cl2 |
|
Этанол (C2H5OH) |
50–5000 мг/м3 |
±25 |
C2H5OH |
Основные технические характеристики и условия эксплуатации.
|
Параметр |
Значение |
|
относительная погрешность измерения по горючим и токсичным газам в нормальных условиях |
см. табл.2 |
|
дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °с |
не более 0,2 d |
|
дополнительная погрешность от изменения влажности окружающей среды на каждые 10% |
не более 0,2 d |
|
Время срабатывания сигнализации Т(0,9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора): • для горючих газов • для токсичных газов • для кислорода |
не более 15 с не более 45 с не более 30 с |
|
Кол-во газочувствительных сенсоров (зависит от модели прибора) |
от 1 до 6 |
|
Регулируемая производительность микронасоса |
300–900 см3/мин. |
|
условия эксплуатации: • относительная влажность • атмосферное давление |
30...95% 84...120 кпа |
|
зарядка от блока питания |
12 В |
|
Время полной зарядки, не более |
4 часа |
|
напряжение питания от внутреннего аккумулятора |
3,7 В |
|
Время непрерывной работы без подзарядки |
не менее 20 часов |
|
Габариты (с чехлом) |
не более 170×80×85 мм |
|
Масса |
не более 700 г |
|
Рабочий диапазон температур: |
–30...+50 °с |
|
периодичность поверки |
не реже 1 раза в 12 месяцев |
|
уровень взрывозащиты |
1Ex ib d IIВ + н2 T4 Gb х |
|
уровень защиты корпуса |
IP54 |
Базовые пороги сигнализации.
|
Контролируемое вещество |
1-й порог |
2-й порог |
|
Азота диоксид (NO2) |
2 мг/м3 |
10 мг/м3 |
|
Азота оксид (NO) |
5 мг/м3 |
15 мг/м3 |
|
Аммиак (NH3) |
20 мг/м3 |
60 мг/м3 |
|
Водород (H2) |
0,4% об. доля |
0,8% об. доля |
|
Водород хлористый (HCl) |
5 мг/м3 |
15 мг/м3 |
|
Кислород (O2) |
18% об. доля |
23% об. доля |
|
Метан (CH4) |
0,5% об. доля |
1% об. доля |
|
Метанол (CH3OH) |
5 мг/м3 |
15 мг/м3 |
|
углеводороды (C2–с10) |
0,2% об. доля |
0,4% об. доля |
|
300 мг/м3 |
900 мг/м3 |
|
|
пропан (C3H8) |
0,2% об. доля |
0,4% об. доля |
|
сероводород (H2S) |
3 мг/м3 |
10 мг/м3 |
|
серы диоксид (SO2) |
10 мг/м3 |
нет |
|
углерода диоксид (со2) |
0,5% об. доля |
1,5% об. доля |
|
углерода оксид (CO) |
20 мг/м3 |
100 мг/м3 |
|
формальдегид (сн2O) |
0,5 мг/м3 |
2,5 мг/м3 |
|
хлор (Cl2) |
1 мг/м3 |
5 мг/м3 |
|
Этанол (C2H5OH) |
1000 мг/м3 |
5000 мг/м3 |
|
0,3% об. доля |
0,6% об. доля |
