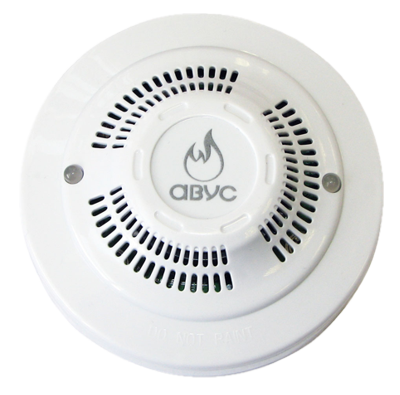

Газосигнализатор АВУС-КОМБИ

Газосигнализатор АВУС-КОМБИ

Газосигнализатор АВУС-КОМБИ

Назначение:

Для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана СН4 (пропана С3Н8) или массовой концентрации оксида углерода СО на уровне предельно допускаемых концентраций в воздухе.

Применение:

Для контроля и оповещения о превышении заданных пороговых значений контролируемых газов в жилых и административных помещениях, производственных и промышленных зданиях, в гаражах, на автостоянках и паркингах и т.д.

Технические характеристики:

Измеряемый газ

Метан (СН4
Пропан (С
3Н8
Оксид углерода (СО)

Диапазон измерений

0 – 50 % НКПР (СН4, С3Н8)
0 – 300 мг/м
3 (СО)

Стойкость к воздействию внешних факторов:
1. Температуры
2. Относительной влажности
3. Атмосферного давления


от -10 до +40 °С
от 30 до 90 % при Т= 25 °С
от 84 до 106,7 кПа

Пределы допускаемой абсолютной  погрешности

 срабатывания в диапазоне температур, абсолютная

СН4,
С
3Н8

±2,5% НКПР (от +15 до +25 °С; 30 - 70 % отн. вл.)
± 4% НКПР (от -10 до +15 °С; от +25 до +40 °С)

Пределы допускаемой абсолютной  погрешности

срабатывания в диапазоне температур, абсолютная

СО

± 5 мг/м3 для первого порога срабатывания
± 20 мг/м
3 для второго порога срабатывания

Два порога срабатывания сигнализации

7%  и 15% НКПР (СН4, С3Н8
20 и 100 мг/м3 (СО)

Сигнализация

светодиодная, звуковая

Тип сенсора

полупроводниковый, термокаталитический (СН4, С3Н8
полупроводниковый, электрохимический (СО)

Время отклика на наличие измеряемого газа, не более

термокаталитический (СН4, С3Н8): 30 с
полупроводниковый (СН
4, С3Н8, СО): 30 с
электрохимический (СО): 150 с

Питание ГС АВУС-КОМБИ блока питания (в комплекте)

12 В ± 10 % с выходной мощностью

не менее 2,5 Вт 220 В, 50 Гц

Потребляемая мощность, не более

2 Вт

Средний срок службы, не менее

5 лет

Амплитуда импульса закрытия клапана (при наличии)
длительность импульса
амплитуда  импульса


200±20  мс
12±2 В

Коммутационная способность релейного выхода:

напряжение на контактах сила тока / сопротивление на контактах

220 В 0,5 А / 2 Ом

Габариты, не менее

d = 100 мм, h = 50 мм

Масса газосигнализатора,  не менее

0,25 кг


Конкурентные преимущества:

  • надежность, простота в эксплуатации;
  • малая потребляемая мощность;
  • длительный срок службы;
  • отсутствие разъёмных соединений - удобство при выборе длины кабеля для исполнительных блоков;
  • стабильность параметров при изменении климатических факторов;
  • возможность передачи данных по интерфейсу RS-485 или по радиоканалу;
  • легкосъемные сигнализаторы;
  • безопасное питание 12 В;
  • высокая селективность к искомому газу;
  • возможность подключения к системам пожарной сигнализации;
  • возможность подвода кабеля «скрытой проводкой»;
  • унифицированное исполнение, модульный принцип построения.
Схема подключения:

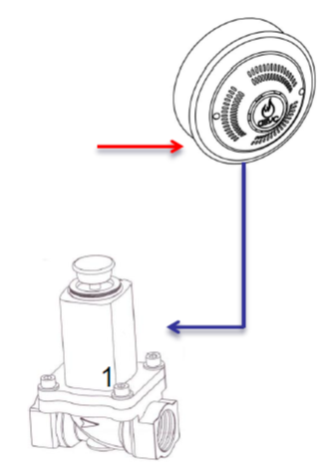

Вариант 1
Подключение одного ГС на исполнительный механизм (клапан) по встроенному импульсному или релейному выходу типа
«сухой контакт».

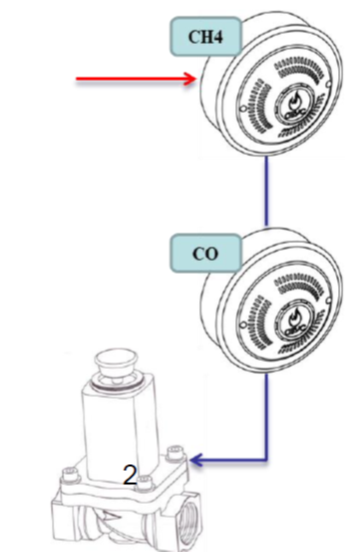

Вариант 2
Последовательное соединение двух и более ГС на исполнительные механизмы (клапан) по встроенному импульсному или релейному выходу типа «сухой контакт».

Дополнительное оборудование:

Пульт наблюдения.

Индикаторное устройство.

Использование газосигнализаторов АВУС-КОМБИ позволяет осуществить построение систем контроля загазованности с передачей сигнала по цифровому интерфейсу RS485 на пульт наблюдения АВУС-КОМБИ или выносное индикаторное устройство АВУС-КОМБИ.

Лицензии и сертификаты:
Сертификат соответствия требованиям нормативных документов ГОСТ Р 52931-2008 (п.п. 5.14, 5.22, 5.23, 5.24 разд. 6); ГОСТ12997-84 ((п.п. 2.16, 2.25, 2.27, 2.28 разд. 3); ГОСТ Р 52319-2005; ГОСТ Р 50759-95 (п.п. 5.2.9.8, 10.1.4, разд. 6, 7); ГОСТ Р 51522-99; ТУ 4215-007-07518266-2009. Внесен в Государственный реестр средств измерений РФ.

Потребители:

  • МПК Северо-Запад;
  • ООО «Пожарно-Технический Центр»;
  • ООО «Северо-Западная Проектно-Строительная Компания» (СЗПСК);
  • ООО «СПБ ТЕХПРИБОР»;
  • ООО «УралПромЭнерго»;
  • ООО «УРФО ГазМонтаж».

Схемы электрического подключения ГС АВУС-КОМБИ (общая) (pdf, 291.73Kb)

Руководство по эксплуатации АВУС КОМБИ
