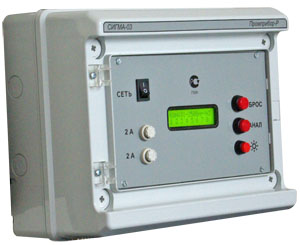

СИГМА-03 газоанализатор универсальный на взрывоопасные газы (ВОГ)

СИГМА-03 газоанализатор универсальный на взрывоопасные газы (ВОГ)

СИГМА-03 газоанализатор универсальный на взрывоопасные газы (ВОГ)

Назначение
Газоанализатор универсальный взрывозащищенный "СИГМА-03" предназначен для измерения довзрывных концентраций взрывоопасных и токсичных газов и паров в атмосферном воздухе, таких как метан, пропан, бутан, оксид углерода, пары аммиака, ацетона, бензина в воздухе или азоте, паров вредных веществ, а также элегаза и кислорода и физических параметров воздуха рабочей зоны. Газоанализатор может применяться для измерений концентраций определяемых веществ и подачи аварийной сигнализации при превышении заданного уровня их концентрации в атмосфере взрывоопасных зон, производственных помещений классов В-I, В-Iа и наружных установок класса В-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.).

Применение
оборудование промышленных предприятий; помещений насосных станций; нефтебаз; АЗС; объектов нефтедобывающих, газодобывающих и перерабатывающих предприятий; объектов газовых хозяйств; помещений котельных; всех других объектов, где необходим постоянный контроль за концентрацией накапливающихся взрывоопасных и пожароопасных газов и паров.

Достоинства:
- Цифровая индикация результатов измерения;
- Удобная микропроцессорная система сбора данных;
- Помехозащищенность;
- Взрывозащищенность: вид взрывозащиты 1ExibdIIT4 или 1ExibIIT4 в зависимости от типа датчика;
- Прибор дополнен цифровым интерфейсом RS485 для передачи результатов измерений в центральный компьютер с возможностью документирования результатов измерений и создания разветвленной информационной измерительной системы, включающей в себя до 32 информационных блоков и до 256 датчиков;
- Датчики прибора выполнены в соответствии с промышленным стандартом 4-20 мА и могут применяться самостоятельно или в составе любых измерительных систем, использующих промышленный стандарт 4-20 мА;
- Поверке полежат только датчики, что позволяет не выводить из эксплуатации при поверке весь прибор целиком;
- Измерительные каналы прибора стали идентичными, настроенными на подключение любого датчика. Все датчики одного типа теперь взаимозаменяемы;
- Поверка датчиков взрывоопасных газов типа СИГМА-03.ДВ производится по 45 веществам см.ТАБЛИЦУ, при этом при первичной поверке по заказу может быть определен перекрестный коэффицициент чувствительности датчика к метану, что позволяет в дальнейшем поверку датчиков на любое вещество из ТАБЛИЦЫ производить по поверочной газовой смеси метана в воздухе;
- Во всех модифицикациях прибора маломощные герконовые реле заменены на силовые, контакты которых допускают подсоединение к силовым цепям переменного и постоянного тока с напряжением до 280 В и током до 3 А;
- Максимальная длины линии связи между информационным блоком и датчиком НЕ МЕНЕЕ 1000 м.

Модификации газоанализатора
Датчики газоанализатора "СИГМА-03" в зависимости от контролируемого газа и применяемого сенсора выпускается в следующих вариантах исполнения: СИГМА-03.ДВ, СИГМА-03.ДП для измерения довзрывных концентраций углеводородов в воздухе, и прочих горючих взрывоопасных газов;
СИГМА-03.ДЭ, ДЭЗ - для измерения довзрывных концентраций аммиака, оксида углерода СО, NO2, NO, SO2, H2S, Cl2, NH3, HCl в воздухе и других токсичных газов;
СИГМА-03.ДП, ДПЗ - для измерения довзрывных концентраций аммиака, элегаза, хладонов и углеводородов в инертной атмосфере;
СИГМА-03.ДК - для измерения объёмного содержания кислорода в воздухе.
Газоанализаторы "СИГМА-03" относятся к электрооборудованию с уровнем взрывозащиты "Взрывобезопасное электрооборудование", датчики имеют виды взрывозащиты: "искробезопасная электрическая цепь" с уровнем ib и "взрывонепроницаемая оболочка" и имеют маркировку взрывозащиты "1ЕхibdIIВТ4" или "1ЕхibIIВТ4". Газоанализаторы, предназначенные для применяемые вне взрывоопасных зон, могут поставляться в не взрывозащищенном исполнении, с соответствующими указаниями по ограничению их применения в эксплуатационной документации.

Технические характеристики:
В зависимости от применяемого блока датчика газоанализатор измеряет соответствующий параметр в месте установки датчика. Для измерения уровня взрывоопасности атмосферы применяются датчики типа СИГМА-03.ДВ с термокаталитическими сенсорами
Пределы измерения, 0…50 %НКПР для 45 веществ;
выходной сигнал, (4-20) мА;
Ток, потребляемый датчиком, не более 0,06 А;
Питание датчика от блока питания с напряжение постоянного тока, (24±1В);
Габаритные размеры датчика, не более 92х128х48 мм;
Масса, не более 0.4 кг;
Основная относительная погрешность 20%;
Рабочий диапазон температуры окружающей среды от -40 °С до +40°С ;
относительная влажность воздуха 30 ... 95%;
средний срок службы термокаталитических сенсоров 5 лет;
трехпроводная линия связи на расстояние до 1000 м;
срок службы 10 лет;
гарантийный срок 18 месяцев
