Газоанализаторы портативные "Сигнал-4Э" на токсичные газы

Назначение
Газоанализатор "Сигнал-4" предназначен для определения довзрывных концентраций взрывоопасных паров, таких как метан, пропан, пары бензина, углеводородов и других, а также токсичных паров таких как аммиак, окислы азота, серы, сероводорода, а также определения концентрации кислорода в воздухе рабочей зоны.

Применение
Газоанализаторы могут применяться для измерений и подачи аварийной сигнализации при превышении заданного уровня концентрации взрывоопасных и токсичных паров в местах отбора проб, подвалах, колодцах и других помещениях технологических объектов класса B-I, B-Iа и наружных установок класса B-Iг, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIB по ГОСТ Р 51330.11-99 температурного класса Т4 по ГОСТ Р 51330.0-99.

Описание

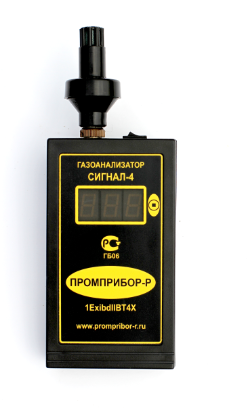

Газоанализатор "Сигнал-4" представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды. Конструктивно газоанализатор "Сигнал-4" состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком и блоком сигнализации и датчика, пристыковывающегося к корпусу газоанализатора через разъём непосредственно или через удлинительный кабель. В качестве чувствительных элементов в датчиках токсичных газов применяются электрохимические сенсоры. Каждый датчик настраивается только на один компонент с подачей световой и звуковой сигнализации при превышении уровня загазованности в контролируемой зоне по ГОСТ Р 51330.19-99.

Модификации газоанализатора
Газоанализатор выпускается в следующих модификациях: Сигнал-4.Х где Х -буквенное обозначение вида измеряемого газа:
М - метан или углеводороды в воздухе (пропан, пары бензина и т.п.)
А - пары аммиака
КМ - кислород и метан ( или углеводороды)
К - кислород
Э - заказной компонент измеряемый электрохимическими сенсорами. тип и диапазон которых содержится в таблице.
Сигнал-4А - для измерения довзрывных концентраций паров аммиака в воздухе;
Сигнал-4КМ - для измерения довзрывных концентраций углеводородов и объёмного содержания кислорода в воздухе;
Сигнал-4К - для измерения объёмного содержания кислорода в воздухе;
Сигнал-4Э - для измерения содержания токсичных паров в воздухе;
Газоанализаторы "Сигнал-4" относятся к электрооборудованию с уровнем взрывозащиты "Взрывобезопасное электрооборудование", имеют виды взрывозащиты: "искробезопасная электрическая цепь" с уровнем ib и "взрывонепронецаемая оболочка" и имеют маркировку взрывозащиты 1ExibdIIВT4Х или 1ExibIIВT4Х в зависимости от модификации.

Технические характеристики:
Пределы измерения, 0…50 %НКПР для 45 веществ;
паров аммиака, 0 - 100 мг/м3;
кислорода, 0 - 25 % объёмной концентрации;
Габаритные размеры, не более:
- блока сигнализации Сигнал-4 152х38х91;
- Датчики Сигнал-4КМ 90х35;
- Датчик Сигнал-4К, Сигнал-4Э 60х36;
- Зарядное устройство 76х69х60;
Масса, не более 0.5 кг;
Основная относительная погрешность 20%;
Рабочий диапазон температуры окружающей среды от -20 °С до +40°С;
относительная влажность воздуха 30 ... 95%;
средний срок службы термокаталитических сенсоров 5 лет;
- Межповерочный интервал 12 месяцев;
срок службы 10 лет;
гарантийный срок 18 месяцев;
В зависимости от применяемого типа электрохимического сенсора модификация газоанализатора Сигнал-4Э измеряет соответствующий параметр в месте установки датчика, вид и диапазон которого указан в Таблице
