Газоанализатор стационарный "Сенсон" исполнение СД, модель 7031

Газоанализатор стационарный "Сенсон" исполнение СД, модель 7031

Назначение

 Газоанализатор "Сенсон" исп. СД (далее - ГА) предназначен для измерения токсичных и горючих газов и паров.

Область применения  – атмосфера рабочей зоны, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода.

В зависимости от типа установленного газочувствительного сенсора газоанализатор способен контролировать концентрацию соответствующего газа из перечня таблицы 1



Таблица 1. Измеряемый компоненты. диапазоны и основные погрешности измерений ГА "Сенсон"

Измеряемый компонент

Диапазон измерения

Пределы основной

относительной погрешности δ, %

Азота диоксид NO2

0,01 – 10 мг/м3

±25

0,1 – 30 мг/м3

±15

10 – 500 мг/м3

±10

Азота оксид NO

0,01 – 5 мг/м3

±25

0,1 – 30 мг/м3

±15

10 – 1000 мг/м3

±10

Аммиак NH3

0,01 – 10 мг/м3

±25

0,1 – 200 мг/м3

±15

10 – 1500 мг/м3

±10

Водород H2

0,001 – 4 об. доля %

±10

Водород хлористый HCl

0,01 - 30 мг/м3

±25

Гелий He

1-100 об. доли %

±20

Кислород O2

0,01 – 1 об. доли %

±10

0,1 – 30 об. доли %

±5

1 – 100 об. доли %

±1

Метан CH4

0,001 - 1 об. доли %

±10

0,01 - 5 об. доли %

±10

1 - 100 об. доли %

±5

Метанол CH3OH

0,1 – 30 мг/м3

±20

Пропан C3H8

0,001 - 2 об. доли %

±10

Сероводород H2S

0,01 – 3 мг/м3

±20

0,1 – 30 мг/м3

±10

1 – 200 мг/м3

±10

Серы диоксид SO2

0,01 – 3 мг/м3

±15

1 – 300 мг/м3

±10

Углеводороды (С210)

50-3000 мг/м3

±25

0,05– 1 об. доли %

±10

Углерода диоксид СО2

100-2000 мг/м3

±20

0,01 – 5 об. доли %

±15

1 – 100 об. доли %

±10

Углерода оксид CO

0,01 - 10 мг/м3

±20

0,1 – 300 мг/м3

±10

10 – 3000 мг/м3

±10

Формальдегид H2CO

0,1 - 30 мг/м3

±25

Хлор Cl2

0,01 - 3 мг/м3

±20

0,1 - 30 мг/м3

±10

Этанол C2H5OH

50 – 5000 мг/м3

±25

Описание

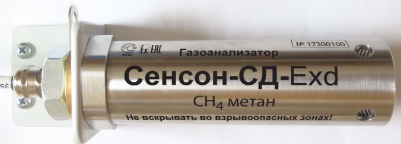

Конструктивно газоанализатор выполнен в цилиндрическом корпусе из нержавеющей стали.

С одной стороны корпуса газоанализатора предусмотрена защитная крышка с пламягасящей сеткой, защищающая легкосъемный сменный интеллектуальный датчик (сенсор) (СМ). Защитная крышка крепится посредством резьбового соединения. С другой стороны ГА предусмотрен гермоввод для кабелей электропитания и выходного сигнала, а также резьба для крепления на кронштейн либо установки в корпус блока коммутации, индикации и управления (МКИУС).

В корпусе ГА размещен легкосъемный интеллектуальный сенсор и интерфейсный модуль. Интерфейсный модуль  расположен в необслуживаемой части корпуса, заполненной герметизирующим компаундом. Интерфейсный модуль служит источником искробезопасного электропитания для интеллектуального сенсора, а также обеспечивает обмен информации с внешними устройствами автоматики по каналам "токовая петля" 4-20 мА и RS-485.

Интеллектуальный сенсор измеряет концентрацию контролируемого газа и передает измеренные значения по последовательному цифровому интерфейсу UART в интерфейсный модуль. В свою очередь, интерфейсный модуль преобразует полученные значения в цифровой код по цифровому каналу RS-485 и аналоговый токовый сигнал 4-20 мА. Масштабный коэффициент перевода величины аналогового выходного тока в концентрацию дан в паспорте на конкретный газоанализатор.

Питание газоанализатора осуществляется от внешнего источника. Номинальное напряжение питания 24 В.

Соединение с источником питания и внешними устройствами производится через внешнюю коммутационную коробку.

Для визуализации значений концентрации служат либо удаленные терминальные устройства во взрывобезопасной зоне (например, персональный компьютер), либо специальные пульты, контроллеры и модули индикации и управления, воспринимающие заложенный в газоанализаторе протокол связи.

ГА изготавливается во взрывозащищенном исполнении. Маркировка взрывозащиты 1Ex d IIС T6 Gb («взрывонепроницаемая оболочка»)

Газоанализаторы обеспечиваются видами взрывозащиты: ГОСТ 30852.10 (МЭК 60079-11), ″взрывонепроницаемая оболочка″ по ГОСТ 300852.1 (МЭК 60079-1) и выполнением их конструкции в соответствии с требованиями ГОСТ 30852.0 (МЭК 60079-0).

Электрические искробезопасные параметры Стационарного газоанализатора -  исполнение «СД»:

-максимальное входное напряжение, Ui B

27

-максимальная потребляемая мощность, ВA

2,5



Питание должно осуществляться по искробезопасным цепям с ограничением напряжения питания.

Для стационарного газоанализатора питание идет через отдельный сертифицированный по ТР ТС 012 барьер искрозащиты.

Технические характеристики

Цифровая индикация

На внешнем контроллере

Сигнализация световая, звуковая

На внешних устройствах автоматики

Выходной сигнал токовый

4-20 мА

Выходной сигнал цифровой

RS-485

Напряжение питания (от устройства контроля или внешнего источника постоянного напряжения)





24 В ± 10 %

Относительная погрешность измерения (δ) по горючим и токсичным газам в нормальных условиях (н.у.) ,не более





См табл. 1 приложения 1

Дополнительная погрешность от изменения

- температуры на каждые 100С, не более

- от влажности на каждые 10%, не более



0,2 δ

0,2 δ

Время установления показаний Т(0.9) при (н.у.) (зависит от типа сенсора), не более

Табл. ХХ

80 с

Условия эксплуатации:

- температура окружающей среды

- атмосферное давление

- относительная влажность



от –40 до +50 °С

от 84 до 120 кПа

от 30 до 95 % без конденсации влаги

Ток потребления, мА

до 100 мА

Потребляемая мощность, не более:

2,4 Вт

Срок службы сенсоров, до

3-х лет

Степень защиты оболочки

IP65

Уровень взрывозащиты

1Ex d IIС T6 Gb Х

Габаритные размеры, не более, мм

диаметр до 42 мм , длина до 200 мм

Масса, г, не более

450

Периодичность поверки, не реже

1 раза в 12 мес.
