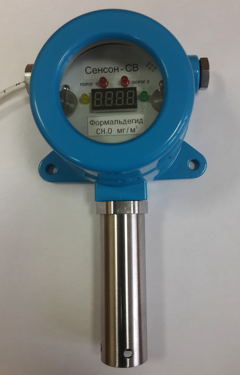

Газоанализатор стационарный "Сенсон" исполнение СВ, модель 5021

Газоанализатор стационарный "Сенсон" исполнение СВ, модель 5021
Газоанализатор "Сенсон" исполнение СВ модель 5021 (в дальнейшем ГА "Сенсон-СВ-5021")  - эффективный и надежный прибор. Он не требует вмешательства персонала в процессе эксплуатации, прост в установке и обслуживании, при этом обеспечивает высокие метрологические характеристики.

Назначение

Газоанализатор "Сенсон-СВ-5021" - это стационарный одноканальный прибор для непрерывного контроля загазованности воздуха рабочей зоны, в том числе - для определения концентраций токсичных и горючих газов и паров. Они обеспечивают высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.

Особенности и преимущества



  •         модульное построение, исключающее непреднамеренные воздействия на измерительные блоки при монтаже ГА и подключении электрических кабелей;

  •             индикатор концентрации целевого газа;

  •             светодиодные индикаторы наличия электропитания и неисправности;

  •             светодиодные индикаторы превышения порогов загазованности;

  •             возможность подключения трех внешних устройств (звуковых, световых, других исполнительных механизмов), срабатывающих при превышениях заданных порогов концентрации и при отсутствии электропитания ГА.

  •             возможность подключения звукового сигнального устройства;

  •             возможность установки порогов срабатывания и режимов работы устройства в полевых условиях с помощью встроенной клавиатуры;

  •             возможность удаленного размещения измерительного модуля на кабеле длиной до 1,8 м;

  •             наличие сменных интеллектуальных сенсорных модулей;

  •             передача данных по протоколу MODBUS RTU (RS-485)

  •             наличие интерфейса "токовая петля 4-20 мА"

Область применения

Газоанализаторы "Сенсон-СВ-5021" выпускаются во взрывозащищенном исполнении (d-оболочка). Область применения ГА – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

            • в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа:

             на буровых и добывающих платформах,

            • на перекачивающих станциях магистральных нефте- и газопроводов;

            • у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;

            • на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;

            на сельскохозяйственных объектах (животноводческие фермы, хранилищах сельскохозяйственной продукции, элеваторы и др.);

            на предприятиях пищевой промышленности;

            в очистных сооружениях;

            • на предприятиях топливно-энергетического комплекса, котельных;

            в бортовых системах морских и речных судов;

             - на объектах прибрежной зоны (наливные эстакады, морские терминалы и т.д.)

            и так далее.

 Стандартные выходные сигналы

Выходные сигналы газоанализатора:

- показания цифрового дисплея (концентрация);

 - светодиодная индикация превышения порогов концентрации и исправности датчика;

- унифицированный аналоговый выходной сигнал "токовая петля 4-20 мА";

- цифровой сигнал по протоколу Modbus RTU (интерфейс RS-485);

- выходы реле ("сухой контакт"), замыкающиеся при отсутствии электропитания и превышении двух порогов концентрации (в случае кислорода - при снижении концентрации ниже допустимого уровня и ее превышении заданного порога).

Основные технические характеристики

Тип измерительного прибора: газоанализатор "Сенсон-СВ-5021"

• Материалы корпуса:

- алюминиевый сплав (модуль коммутации, управления и индикации)

- нержавеющая сталь (интерфейсный модуль)



• Маркировка взрывозащиты: 1Ex d IIС T6 Gb

Степень защиты корпуса от внешних воздействий по ГОСТ 14254‑2015 (IEC 60529:2013): IP65

Температура окружающей среды: -60...+50 °С

Относительная влажность: до 95%, без конденсации влаги

Давление от 84 до 120 кПа

Габаритные размеры, не более: 160´261´105 мм

Масса, не более, 1,8 кг:



Кабельные вводы: два кабельных ввода, резьбы М20´1,5

Диаметр присоединяемого бронированного кабеля определяется типом кабеля и соответствующего гермоввода:

- Минимальное: внутреннее уплотнительное кольцо Ø12,0 – 13,5 мм;

                            внешнее уплотнительное кольцо - Ø16,0 – 18,0 мм;

- Максимальное: внутреннее уплотнительное кольцо Ø13,5 – 15,0 мм;

                            внешнее уплотнительное кольцо - Ø18,0 – 20,0 мм;

Напряжение электропитания:

Номинальное: 24 В постоянного тока;

Диапазон: 18 …27 В пост. тока;

• Потребляемая электрическая мощность, не более: 2,5 Вт



Выходные сигналы:

- аналоговый сигнал: 4-20 мА

- цифровой сигнал протокол MODBUS RTU по интерфейсу RS-485;

- реле «сухой» контакт:

Замыкающие (Порог 1, 2)150 мА, до 100 В (постоянный или переменный ток).

Размыкающее (Питание ГА) 150 мА, 60 В (постоянный или переменный ток)

Типы сенсоров: электрохимический, оптический инфракрасный, термокаталитический, полупроводниковый.



Время прогрева: не более 2 мин.

Время срабатывания сигнализации: не более 10 с.

Средний срок службы сенсора: до 3 лет

Средний срок службы ГА: 10 лет

Таблица 1. Диапазоны измерений и пределы основной относительной погрешности ГА "Сенсон"

Измеряемый компонент

Диапазон измерений, концентрация измеряемого компонента

Пределы основной относительной погрешности

δ %

Азота диоксид NO2

от 0,01 до 10 мг/м3

±25

от 0,1 до 30 мг/м3

±15

от 10 до 500 мг/м3

±10

Азота оксид NO

от 0,01 до 5 мг/м3

±25

от 0,1 до 30 мг/м3

±15

от 10 до 1000 мг/м3

±10

Аммиак NH3

от 0,01 до 10 мг/м3

±25

от 0,1 до 200 мг/м3

±15

от 10 до 1500 мг/м3

±10

Водород H2

от 0,001 до 4 об. доля, %

±10

Водород хлористый HCl

от 0,01 до 30 мг/м3

±25

Гелий He

от 1 до 100 об. доля, %

±20

Кислород O2

от 0,01 – 1 об. доля, %

±10

от 0,1 до 30 об. доля, %

±5

от 1 до 100 об. доля, %

±1

Метан CH4

от 0,001 до 1 об. доля, %

±10

от 0,01 до 5 об. доля, %

±10

от 1 до 100 об. доля, %

±5

Метанол CH3OH

от 0,1 до 30 мг/м3

±20

Пропан C3H8

от 0,001 до 2 об. доля, %

±10

Сероводород H2S

от 0,01 до 3 мг/м3

±20

от 0,1 до 30 мг/м3

±10

от 1 до 200 мг/м3

±10

Серы диоксид SO2

от 0,01 до 3 мг/м3

±15

от 1 до 300 мг/м3

±10

Углеводороды (С210)

от 50 до 3000 мг/м3

±25

от 0,05 до 1 об. доля, %

±10

Углерода диоксид СО2

от 100 до 2000 мг/м3

±20

от 0,01 до 5 об. доля, %

±15

от 1 до 100 об. доля, %

±10

Углерода оксид CO

от 0,01 до- 10 мг/м3

±20

от 0,1 до 300 мг/м3

±10

от10 до 3000 мг/м3

±10

Формальдегид H2CO

от 0,1 до 30 мг/м3

±25

Хлор Cl2

от 0,01 до 3 мг/м3

±20

от 0,1 до 30 мг/м3

±10

Этанол C2H5OH

от 50 до 5000 мг/м3

±25
